Projecteur LED Kunzite III 80W

La troisième génération d’une gamme de projecteurs LED polyvalents destinés à l’éclairage moyenne distance de surfaces intérieures et extérieures




Description

Description
Le projecteurs led Kunzite III 80W répond à un besoin d’éclairage général, son faible poids facilite toutes les mises en œuvre possibles et son arceau de fixation orientable est facilement installable. Bâtis sur un corps moulé en fonte d’aluminium et couplé à une façade en verre trempé de haute qualité qui protège parfaitement les LED et le réflecteur, le projecteur led Kunzite III 80W assure une dissipation en parfaite adéquation avec les leds LUMILEDS Luxeon 3030 2D utilisées et est résistant aux intempéries.
Points forts
  • Simplification de choix et d'installation
  • Installation rapide
  • Usage général et polyvalent
  • Haut rendement
  • Faible consommation
  • Faible encombrement mécanique
  • Large gamme de puissance
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximum immédiate
  • Très grande surface de dissipation
  • LUMILEDS Luxeon 3030 2D
  • Gradable 0-10V ou DALI en option



Caractéristiques techniques

Caractéristiques générales
Format 245*300*49.5
Structure Fonte d’aluminium
Optique Verre trempé
Finition Noir (autre RAL en option)
Protection Dracomet
Fixation Arceau de montage
Raccordement Filaire 1m
Température de fonctionnement  -25°C à +35°C
Température de stockage  -40°C à +65°C
Poids net 4.00kg
Poids brut 4.50kg
Conformité CE, RoHS, IP65, IK08
Classe Electrique CL1
IEE 0,1178 à 0,1074
Classe énergétique A++
Garantie 5 ans
P/U P
R/Rx R
Caractéristiques d’éclairement
Type de LED LUMILEDS Luxeon 3030 2D
Nombre de Led 96
Puissance totale LED 75W
Courant 130mA
Plage de tension 6V
Angle de rayonnement 110°
Température de couleur °K 3000, 4000, 6500
Indice de rendu des couleurs >80
Step Macadam (SDCM) 4
Flux Luminaire 3000K, 4000K, 6500K >9250lm, >9910lm, >10140lm
Efficacité lumineuse led >123lm/W, >132lm/W, >135lm/W
Efficacité lumineuse luminaire >115lm/W, >123lm/W, >126lm/W
Groupe de risque GR1
L70B50 Ta25°C TM21-6x >60.000h
L70B50 Ta25°C TM21-Calcul >67.000h
L80B10 Ta25°C TM21-Calcul >35.000h
Caractéristiques électriques
Puissance max luminaire 80W
Tension de fonctionnement 100-305VAC
Fréquence de fonctionnement 50/60Hz
Facteur de puissance >0.98
Efficacité >89%
Gradation (Option) 0-10V, DALI
THD <12%
Driver MeanWell ELG
MTBF (MIL-HDBK-217F) 331.000 heures
Informations complémentaires
Option
Détecteur de mouvements A venir
Gradation 0-10V, DALI
Parafoudre sur demande
Couleur en option, Ral à spécifier

Code commande

Gamme Puissance Couleur Led Optique IRC Couleur Alimentation Gradation Façade
XXXX XXXW X XXX XXX X XX X X X
AP3K= Projecteur à Led KUNZITE III 080= 80W B= Noir L30= LUMILEDS Luxeon 3030 2D 110= 110° 8= >80 30= 3000°K _= 220-240VAC _= No Dim _= Verre Trempé
G= Gris 40= 4000°K 1= 1-10V/PWM/Res
W= Blanc 65= 6500°K D=Dali
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Exemples
AP3K080WBL30110830 = Projecteur à LED KUNZITE III 80W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 3000°K
AP3K080WBL30110840 = Projecteur à LED KUNZITE III 80W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K
AP3K080WBL30110865 = Projecteur à LED KUNZITE III 80W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 6500°K
AP3K080WBL30110840D = Projecteur à LED KUNZITE III 80W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K DALI
Accessoires
ADL-KJ-PG9-08 = Raccord IP68 3 pôles 300V 10A Max 1.0mm² OD1 4-8.2 / OD2 4-8.2
ADL-KJ-M20S-07 = Raccord IP68 3 pôles 400V 13A Max 2.5mm² OD1 5-7.9 / OD2 5-7.9
ADL-KJ-M20S-11 = Raccord IP68 3 pôles 400V 13A Max 2.5mm² OD1 7-10.5 / OD2 7-10.5
ADL-KJ-PG9-05 = Raccord IP68 2 pôles 250V 10A Max 1mm² OD1 3-5.3 / OD2 3-5.3 pour version 12-20VDC
ADL-KJ-PG9-07 = Raccord IP68 2 pôles 250V 10A Max 1mm² OD1 5-7.9 / OD2 5-7.9 pour version 12-20VDC
ADL-3T-M20-0806H2 = Raccord IP68 3 pôles 1 vers 2 400V 13A Max 2.5mm² OD1 4-8.1 / 2xOD2 4-6.5

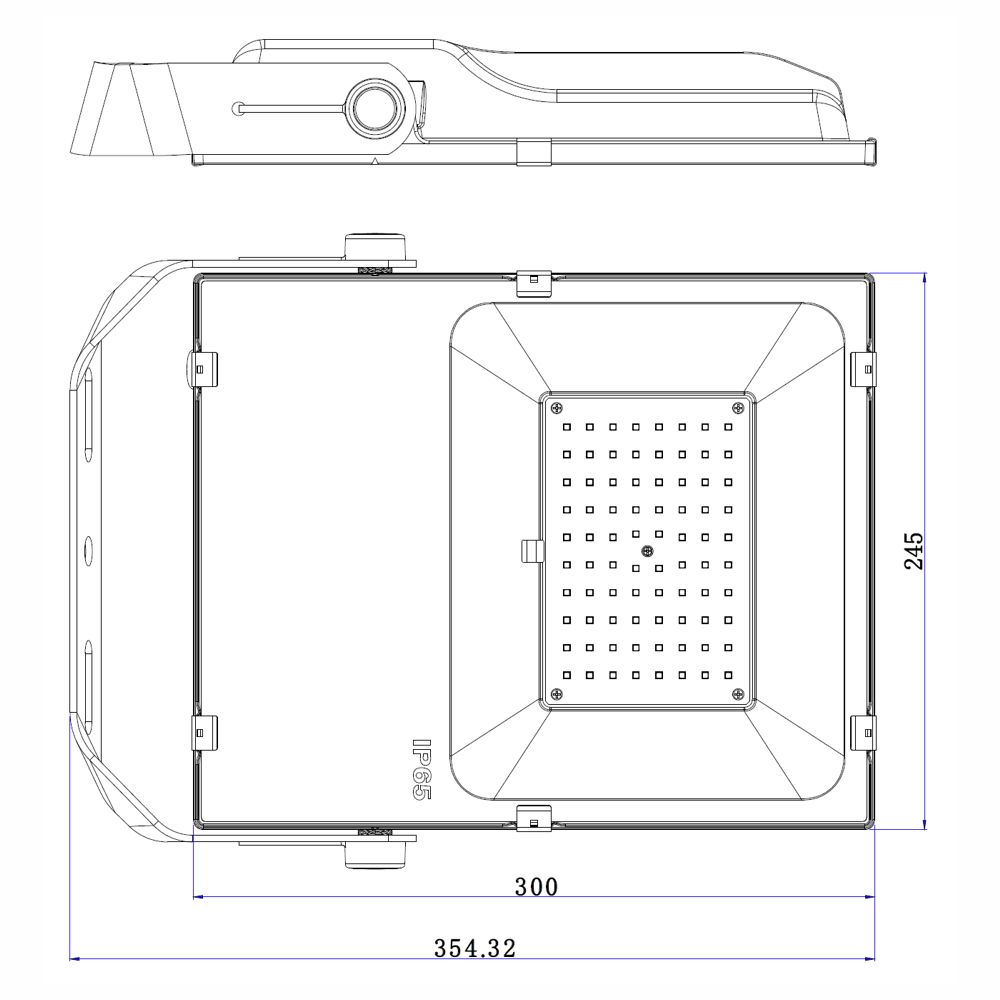

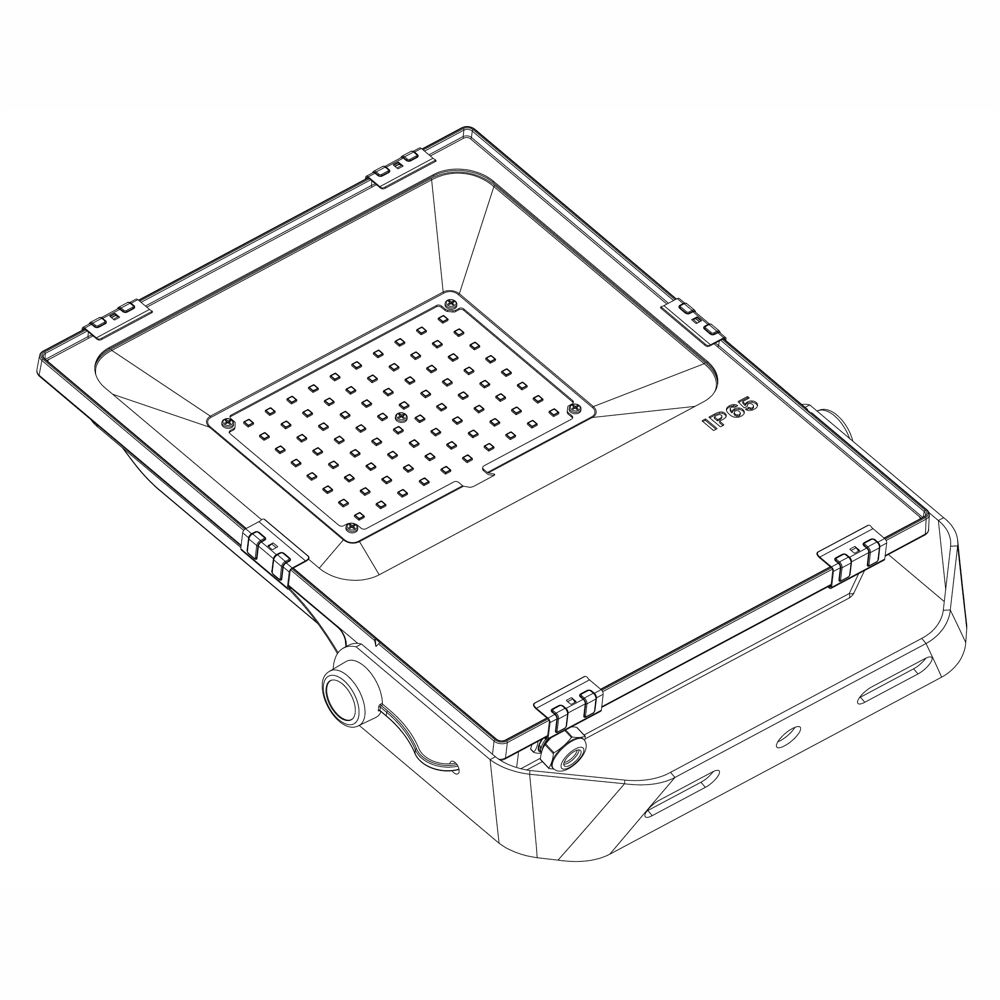

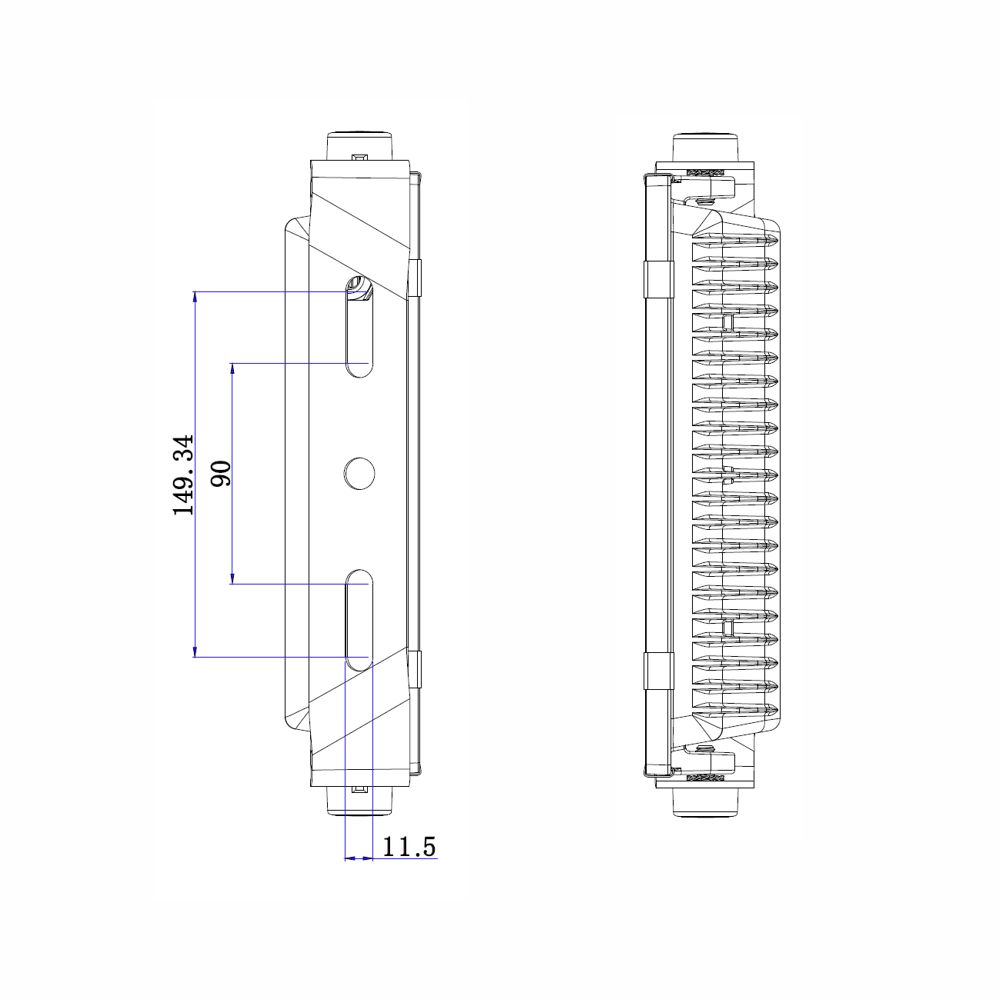

Plans

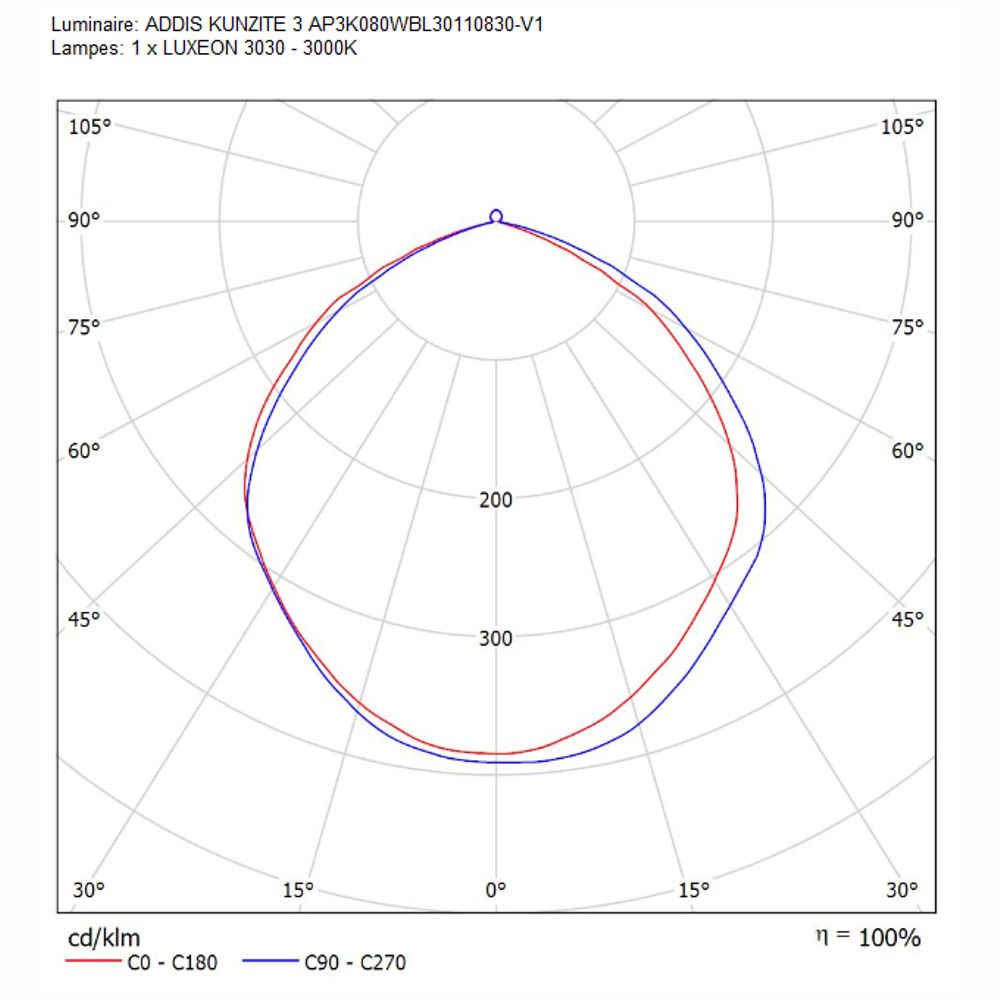

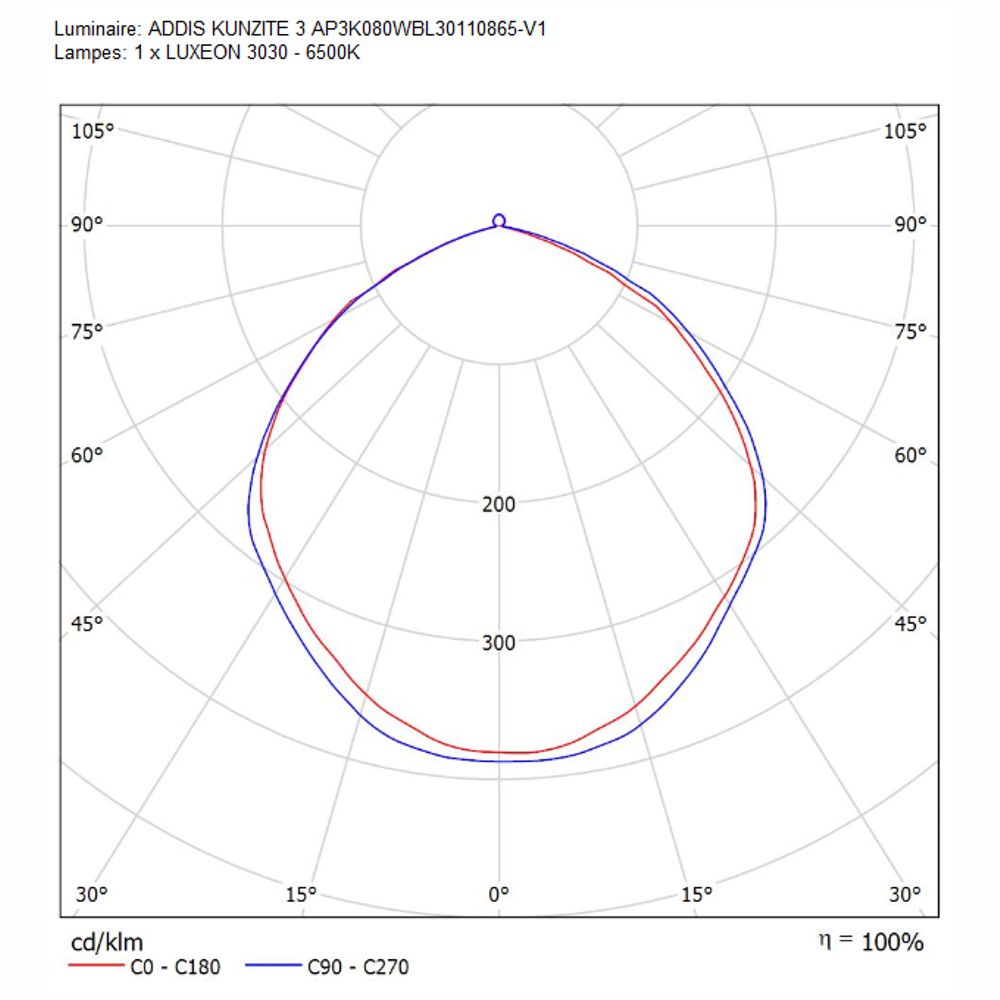

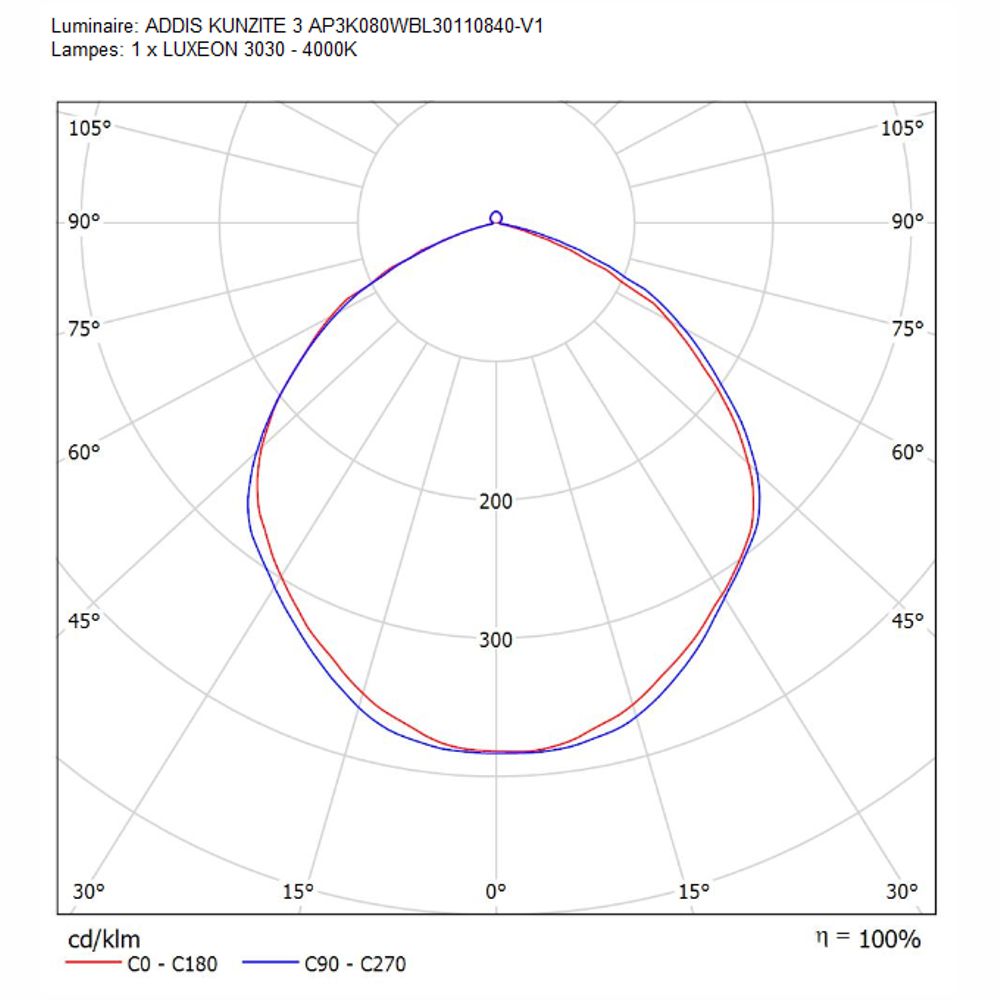

Photométrie

Fiche technique

Téléchargez le PDF de la fiche technique (<1 Mo) en cliquant ci-dessous:

Téléchargez la fiche technique Addis Lighting
