Projecteur LED Kunzite III 10W

La troisième génération d’une gamme de projecteurs LED polyvalents destinés à l’éclairage moyenne distance de surfaces intérieures et extérieures




Description

Description
Le projecteurs led Kunzite III 10W répond à un besoin d’éclairage général, son faible poids facilite toutes les mises en œuvre possibles et son arceau de fixation orientable est facilement installable. Bâtis sur un corps moulé en fonte d’aluminium et couplé à une façade en verre trempé de haute qualité qui protège parfaitement les LED et le réflecteur, le projecteur led Kunzite III 10W assure une dissipation en parfaite adéquation avec les leds LUMILEDS Luxeon 3030 2D utilisées et est résistant aux intempéries.
Points forts
  • Simplification de choix et d'installation
  • Installation rapide
  • Usage général et polyvalent
  • Haut rendement
  • Faible consommation
  • Faible encombrement mécanique
  • Large gamme de puissance
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximum immédiate
  • Très grande surface de dissipation
  • LUMILEDS Luxeon 3030 2D



Caractéristiques techniques

Caractéristiques générales
Format 107*140*32
Structure Fonte d’aluminium
Optique Verre trempé
Finition Noir (autre RAL en option)
Protection Dracomet
Fixation Arceau de montage
Raccordement Filaire 1m
Température de fonctionnement  -25°C à +40°C
Température de stockage  -40°C à +65°C
Poids net 0.60kg
Poids brut 0.80kg
Conformité CE, RoHS, IP65, IK08
Classe Electrique CL1
IEE 0.1177 à 0.1082
Classe énergétique A++
Garantie 5 ans
P/U P
R/Rx R
Caractéristiques d’éclairement
Type de LED LUMILEDS Luxeon 3030 2D
Nombre de Led 12
Puissance totale LED 10W
Courant 138mA
Plage de tension 6V
Angle de rayonnement 110°
Température de couleur °K 3000, 4000, 6500
Indice de rendu des couleurs >80
Step Macadam (SDCM) 4
Flux Luminaire 3000K, 4000K, 6500K >1130lm, >1220lm, >1250lm
Efficacité lumineuse led >113lm/W, >122lm/W, >125lm/W
Efficacité lumineuse luminaire >104lmW, >112lm/W, >115lmW
Groupe de risque GR1
L70B50 Ta25°C TM21-6x >60.000h
L70B50 Ta25°C TM21-Calcul >67.000h
L80B10 Ta25°C TM21-Calcul >35.000h
Caractéristiques électriques
Puissance max luminaire 10,8W
Tension de fonctionnement 100-277VAC
Fréquence de fonctionnement 50/60Hz
Facteur de puissance >09
Efficacité >92%
Gradation (Option) Non
THD <15%
Informations complémentaires
Option
Alimentation 12-20VDC TBD
Détecteur de mouvements A venir
Parafoudre sur demande
Couleur en option, Ral à spécifier

Code commande

Gamme Puissance Couleur Led Optique IRC Couleur Alimentation Gradation Façade
XXXX XXXW X XXX XXX X XX X X X
AP3K= Projecteur à Led KUNZITE III 010= 10W B= Noir L30= LUMILEDS Luxeon 3030 2D 110= 110° 8= >80 30= 3000°K _= 220-240VAC _= No Dim _= Verre Trempé
G= Gris 40= 4000°K C= 12-20VDC
W= Blanc 65= 6500°K
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Code barre EAN13
AP3K010WBL30110830 = 3665107000000
AP3K010WBL30110840 = 3665107000017
AP3K010WBL30110865 = 3665107000024
Exemples
AP3K010WBL30110830 = Projecteur à LED KUNZITE III 10W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 3000°K
AP3K010WBL30110840 = Projecteur à LED KUNZITE III 10W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K
AP3K010WBL30110865 = Projecteur à LED KUNZITE III 10W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 6500°K
AP3K010WBL30110840C = Projecteur à LED KUNZITE III 10W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K Alimentation 12-20VDC
Accessoires
ADL-KJ-PG9-08 = Raccord IP68 3 pôles 300V 10A Max 1.0mm² OD1 4-8.2 / OD2 4-8.2
ADL-KJ-PG9-05 = Raccord IP68 2 pôles 250V 10A Max 1mm² OD1 3-5.3 / OD2 3-5.3 pour version 12-20VDC
ADL-3T-M20-0806H2 = Raccord IP68 3 pôles 1 vers 2 400V 13A Max 2.5mm² OD1 4-8.1 / 2xOD2 4-6.5

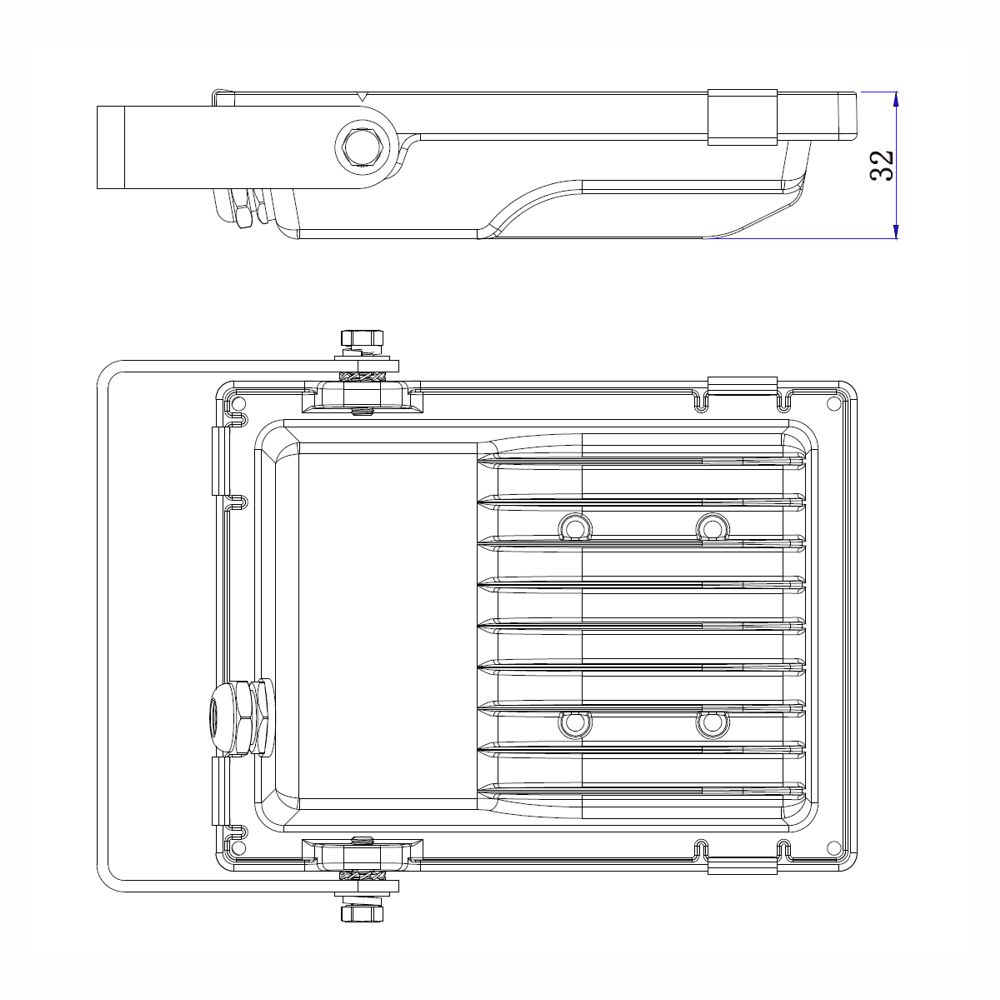

Plans

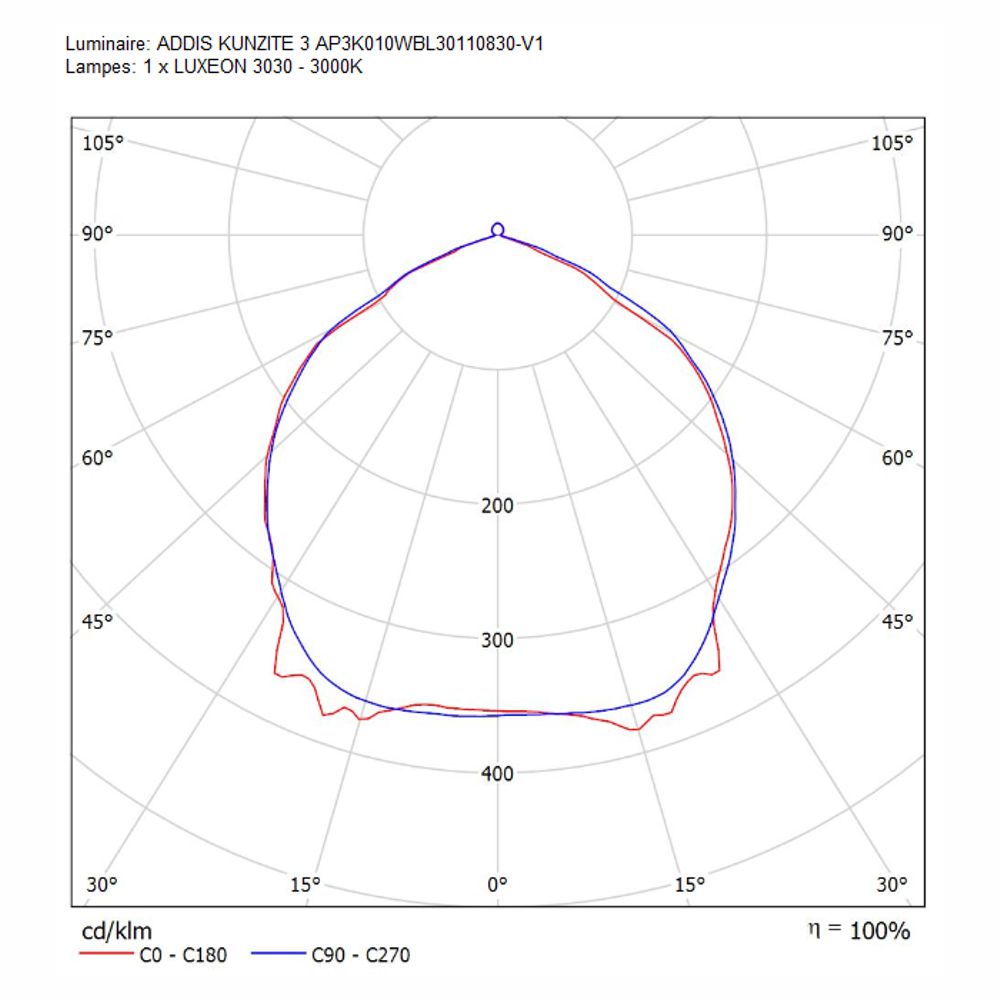

Photométrie

Fiche technique

Téléchargez le PDF de la fiche technique (<1 Mo) en cliquant ci-dessous:

Téléchargez la fiche technique Addis Lighting

Téléchargements

Pour pouvoir télécharger les fichiers IES, les manuels et certificats vous devez être connecté à votre compte Addis Lighting.



Déclaration de conformité projecteur KUNZITE III 123.60 KB 0 téléchargement(s)Connectez-vous pour télécharger le fichier.

Fichiers IES - Kunzite III - Ed1 174.02 KB 15 téléchargement(s)Connectez-vous pour télécharger le fichier.

Guide de pose projecteur KUNZITE III 982.31 KB 3 téléchargement(s)Connectez-vous pour télécharger le fichier.
