Armature LED QUARTZ Compact Eco 120W

Armatures LED Quartz Compact

La gamme d’armatures industrielles LED QUARTZ Compact Eco est destinée aux entrepôts industriels, aux centres logistique, zones de stockage, zones de production.

Catégorie : Armatures LED Quartz Compact

Description

Une gamme d’armatures industrielles LED pour l’éclairage de grande surface tel des hangars d’entretien ferroviaire, des zones de maintenance industrielle, des zones de production, des entrepôts, des centres logistique… La gamme QUARTZ Compact Eco est idéal dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle. Les armatures QUARTZ Compact Eco peuvent être combinées avec des systèmes de détection et de gestion automatique de l’éclairage.

Points forts

Haut rendement
Faible consommation
Faible encombrement mécanique
Façade transparente ou satinée
Large gamme de puissance
Facile à suspendre grâce à son anneau de suspension
Arceau de montage en option
Gradable 1-10V ou DALI en option
Forte réduction des coûts de maintenance
Rapide retour sur investissement
Performance maximale immédiate
LUMILEDS Luxeon 3030 2D
Alimentation MeanWell gamme ELG
Alimentation MeanWell gamme HBG en option
Alimentation MeanWell gamme HVG en option

Caractéristiques techniques

Caractéristiques générales

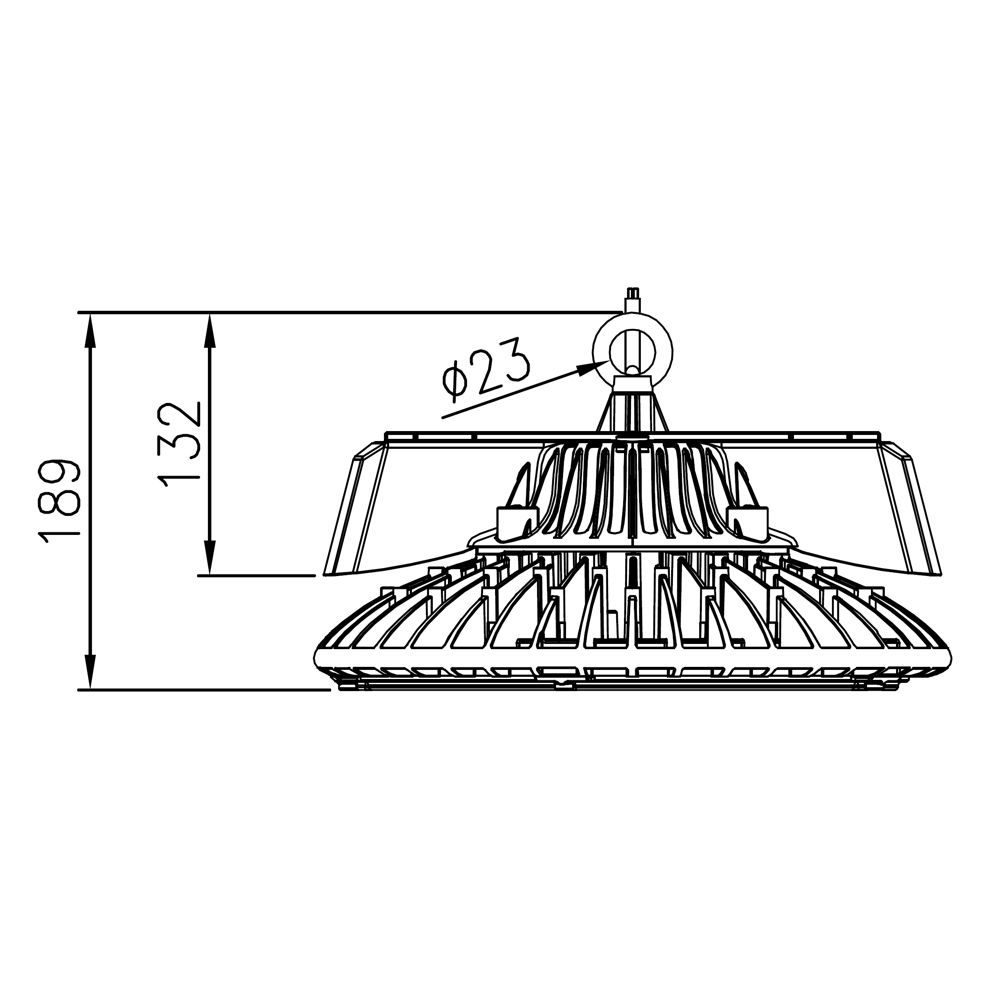

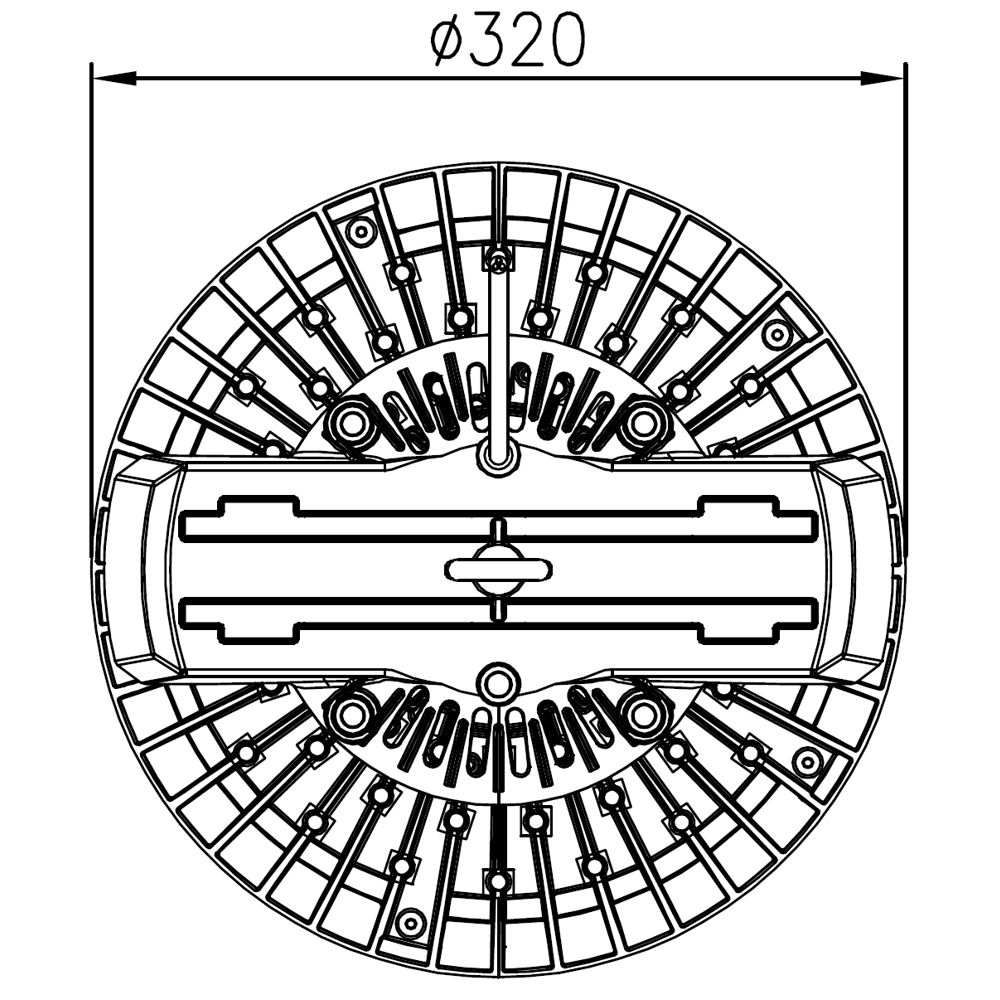

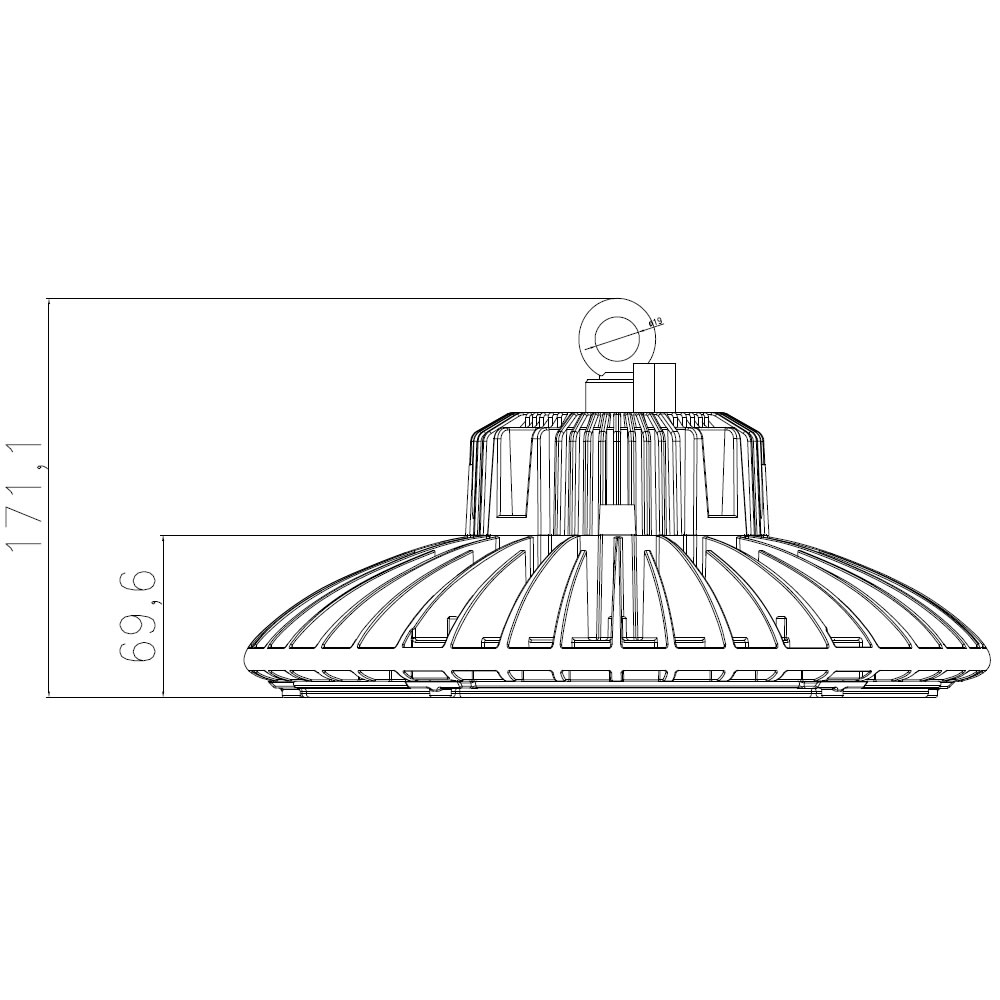

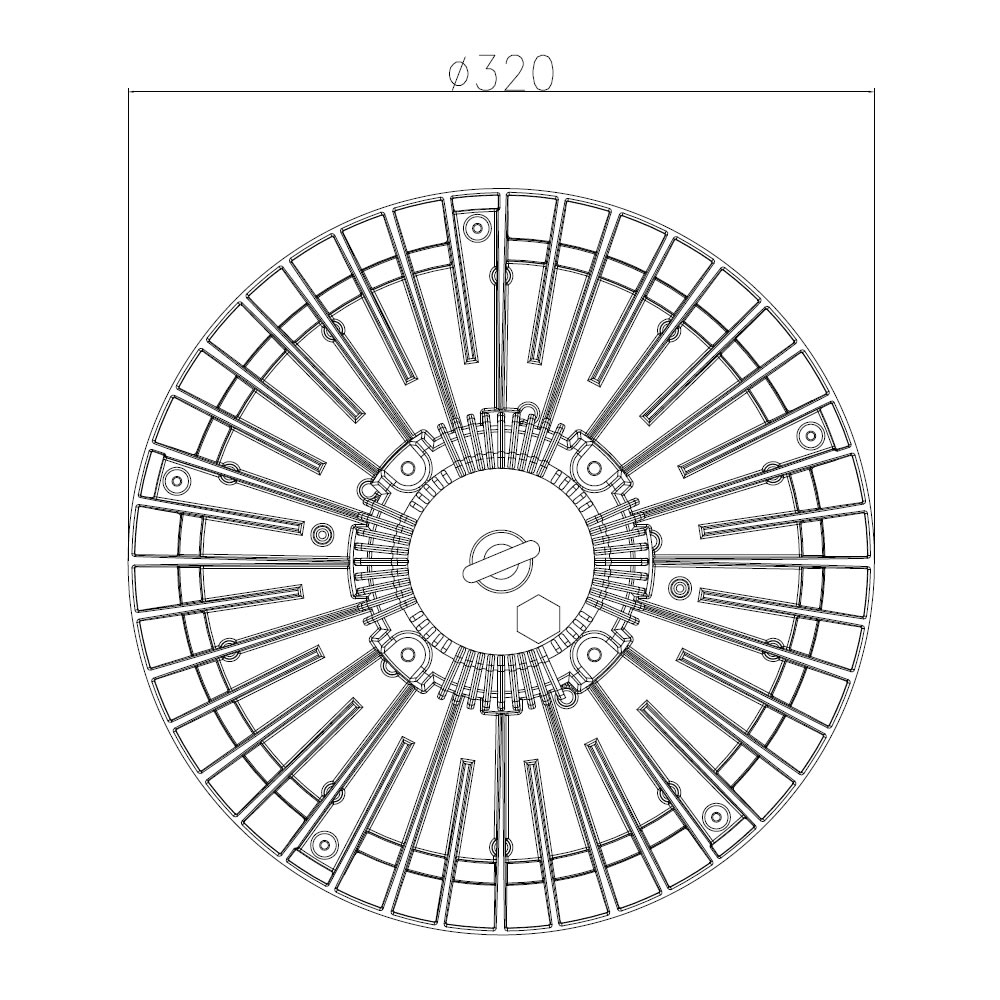

Format	320*171,1 (69,6)
Structure	Fonte d’aluminium Face Polycarbonate
Finition	Noir, blanc, gris, autre en option
Protection	Traitement peinture
Fixation	Suspension, arceau en option
Raccordement	Filaire (30cm) 3pôles, bornier en option
Température de fonctionnement	-40°C à +50°C
Température de stockage	-40°C à +80°C
Poids net	3,6kg
Poids brut	4kg
Conformité	CE, RoHS, IP65, IK10
Classe Electrique	CL1
Garantie	5 ans
P/U	P
R/Rx	R

Caractéristiques d’éclairement

Type de LED	LUMILEDS Luxeon 3030 2D
Nombre de LED	176
Puissance totale LED	120W
Courant	110-120mA
Plage de tension	NC
Angle de rayonnement/Optique	120°
Température de couleur °K	3000, 4000, 5000, 6500
Indice de rendu des couleurs	>70, >80
Step Macadam (SDCM)	5 (3 en option)
Flux Luminaire	16850lm à 5000°K
Efficacité lumineuse led	>140lm/W
Efficacité lumineuse luminaire	>131lm/W
GR, Groupe de risque	GR0
L80B20 Ta25°C	>50.000h

Caractéristiques électriques

Puissance max luminaire	128W
Tension de fonctionnement	100~305VAC
Fréquence de fonctionnement	47-63Hz
Facteur de puissance	>0,95
Efficacité	>90%
Gradation (Option)	Option 1-10V, PWM, Résistif, Dali
THD	<20%
Driver	MeanWell ELG

Informations complémentaires

Option

Mean Well HBG 90-305VAC 47-60Hz Garantie 5 ans

Mean Well HVG 180-528VAC 50-60Hz Garantie 5 ans

Arceau Inox 316L et visserie A4-70

Peinture Renforcée

Façade verre trempé

Code commande

Gamme	Puissance	Couleur	Led	Optique	Angle	IRC	Couleur	Driver	Gradation
XXX	XXXW	X	XXX	X	XXX	X	XX	X	X
AHE= Armature à Led Quartz Compact Eco	120= 120W	B= Noir	L30= LUMILEDS Luxeon 3030 2D	F= Satiné	_= 120°	7= >70	30= 3000°K	_= HBG	_= No Dim
		W= Blanc		C= Transparent		8= >80	40= 4000°K	E= ELG	1= 1-10V/PWM/Res
		G= Gris					50= 5000°K	H= HVG	D=Dali
							65= 6500°K
