Armature LED QUARTZ Compact 200W

//Armature LED QUARTZ Compact 200W

Armature LED QUARTZ Compact 200W

La gamme d’armatures industrielles LED QUARTZ Compact est destinée aux entrepôts industriels, aux centres logistique, zones de stockage, zones de production.




Description

Description
Une gamme d’armatures industrielles LED pour l’éclairage de grande surface tel des hangars d’entretien ferroviaire, des zones de maintenance industrielle, des zones de production, des entrepôts, des centres logistique… La gamme QUARTZ Compact est idéal dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle. Les armatures QUARTZ Compact peuvent être combinées avec des systèmes de détection et de gestion automatique de l’éclairage.
Points forts
  • Haut rendement
  • Faible consommation
  • Faible encombrement mécanique
  • Façade transparente ou satinée
  • 120° et 60° d'angle avec optique
  • Large gamme de puissance
  • Facile à suspendre grâce à son anneau de suspension
  • Arceau de montage en option
  • Gradable 1-10V ou DALI en option
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximale immédiate
  • LUMILEDS Luxeon 3030 2D
  • Alimentation MeanWell gamme HBG
  • Alimentation MeanWell gamme ELG en option
  • Alimentation MeanWell gamme HVG en option



Caractéristiques techniques

Caractéristiques générales

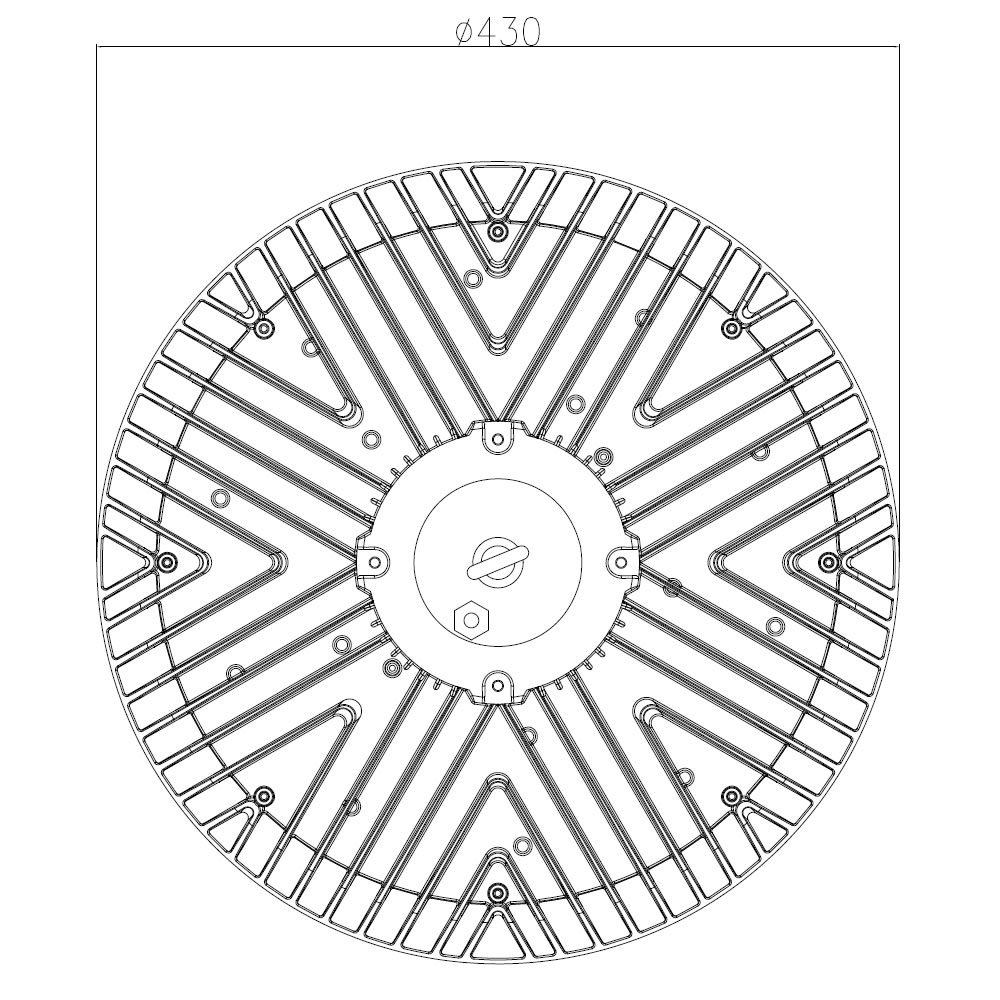

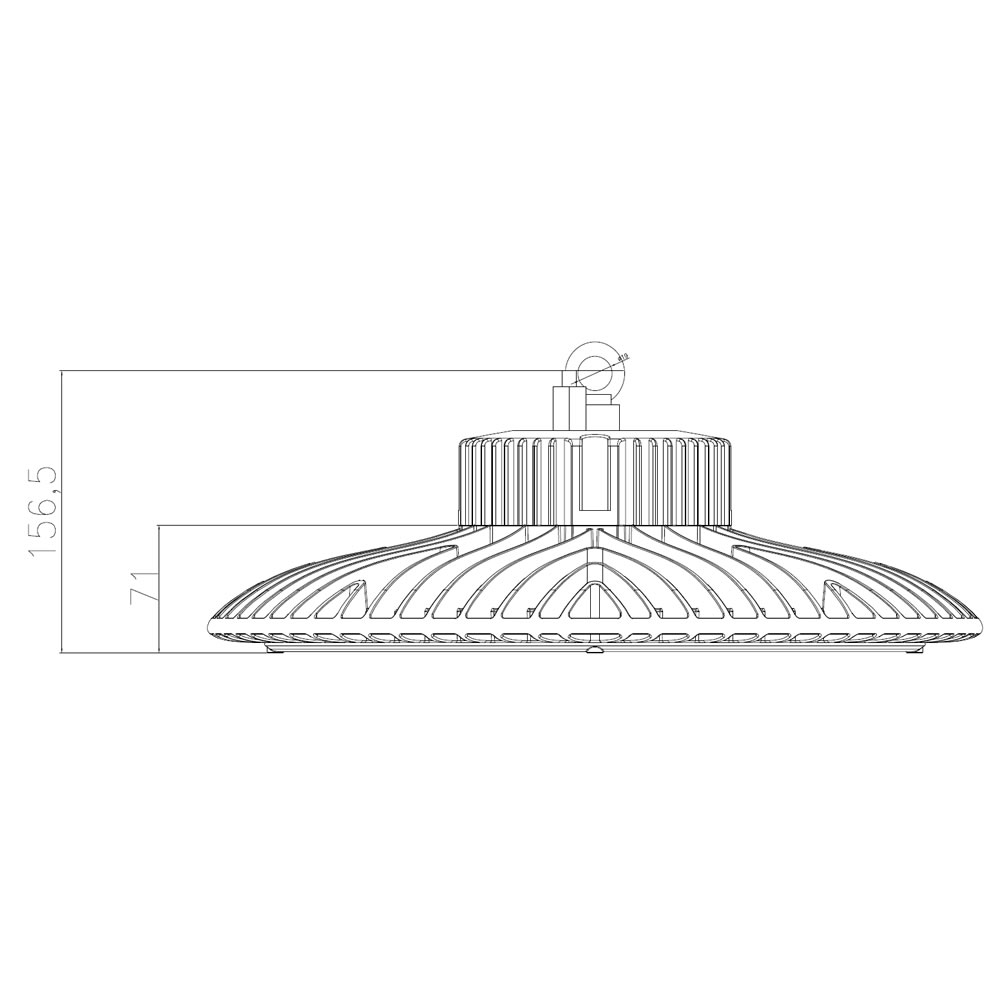

Format 430*156,5 (71)
Structure Fonte d’aluminium Face Polycarbonate
Finition Noir, blanc, gris, autre en option
Protection Traitement peinture
Fixation Suspension, arceau en option
Raccordement Filaire (30cm) 3pôles,  bornier en option
Température de fonctionnement  -40°C à +50°C
Température de stockage  -40°C à +80°C
Poids net 6,2kg
Poids brut 7kg
Conformité CE, RoHS, IP65, IK10
Classe électrique CL1
Garantie 5 ans
P/U P
R/Rx R
Caractéristiques d’éclairement
Type de LED LUMILEDS Luxeon 3030 2D
Nombre de Led 496
Puissance totale LED 200W
Courant 65mA +/-5%
Plage de tension NC
Angle de rayonnement/Lentille 60°, 120°
Température de couleur °K 2700, 3000, 4000, 5000, 5700, 6500
Indice de rendu des couleurs >70, >80, >90
Step Macadam (SDCM) 5 (3 en option)
Flux Luminaire 28980lm à 5000°K
Efficacité lumineuse led >144lm/W
Efficacité lumineuse luminaire >137lm/W
GR, Groupe de risque GR0
L70B50 Ta25°C TM21-6x >60.000h
L70B50 Ta25°C TM21-Calcul >301.000h (LM80 65mA) Luxeon 3030 2D
L80B20 Ta25°C TM21-Calcul >162.000h (LM80 65mA) Luxeon 3030 2D
L80B10 Ta25°C TM21-Calcul >153.000h (LM80 65mA) Luxeon 3030 2D
L90B10 Ta25°C TM21-Calcul >74.000h (LM80 65mA) Luxeon 3030 2D
Caractéristiques électriques
Puissance max luminaire 215W
Tension de fonctionnement 90~305VAC
Fréquence de fonctionnement 47-63Hz
Facteur de puissance >0,95
Efficacité >92,5%
Gradation (Option) Option 1-10V, PWM, Résistif, Dali
THD <20%
Driver MeanWell HBG
MTBF Driver à 25° 190,700h (MIL-HDBK-217F)
Informations complémentaires
Option
Mean Well ELG 100-295VAC 50-60Hz Garantie 5 ans
Mean Well HVG 180-528VAC 50-60Hz Garantie 5 ans
Arceau Inox 316L et visserie A4-70
Peinture Renforcée
Façade verre trempé

Code commande

Gamme Puissance Couleur Led Optique Angle IRC Couleur Driver Gradation
XXX XXXW X XXX X XXX X XX X X
AHC= Armature à Led Quartz Compact 200= 200W B= Noir L30= LUMILEDS Luxeon 3030 2D F= Satiné 060= 60° 7= >70 27= 2700°K _= HBG _= No Dim
W= Blanc O30= OSRAM Duris S5 3030 C= Transparent _= 120° 8= >80 30= 3000°K E= ELG 1= 1-10V/PWM/Res
 G= Gris 9= >90 40= 4000°K H= HVG D=Dali
50= 5000°K
57= 5700°K
65= 6500°K
Exemples
AHC200WBL30F857 = Armature à LED QUARTZ Compact 200W Noir avec LED LUMILEDS Luxeon 3030 Satiné 120° IRC>80 5700°K
AHC200WBL30C840D = Armature à LED QUARTZ Compact 200W Noir avec LED LUMILEDS Luxeon 3030 Transparente 120° IRC>80 4000°K Gradable DALI
AHC200WBL30C9301 = Armature à LED QUARTZ Compact 200W Noir avec LED LUMILEDS Luxeon 3030 Transparente 120° IRC>90 3000°K Gradable 1-10V
AHC200WWL30C060840 = Armature à LED QUARTZ Compact 200W Blanche avec LED LUMILEDS Luxeon 3030 Transparente 60° IRC>80 4000°K
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Produit(s) régulièrement tenu en stock Réseau
AHC200WBL30C8401 F/D
AHC200WBL30C8501 F/D
AHC200WBL30F857 D

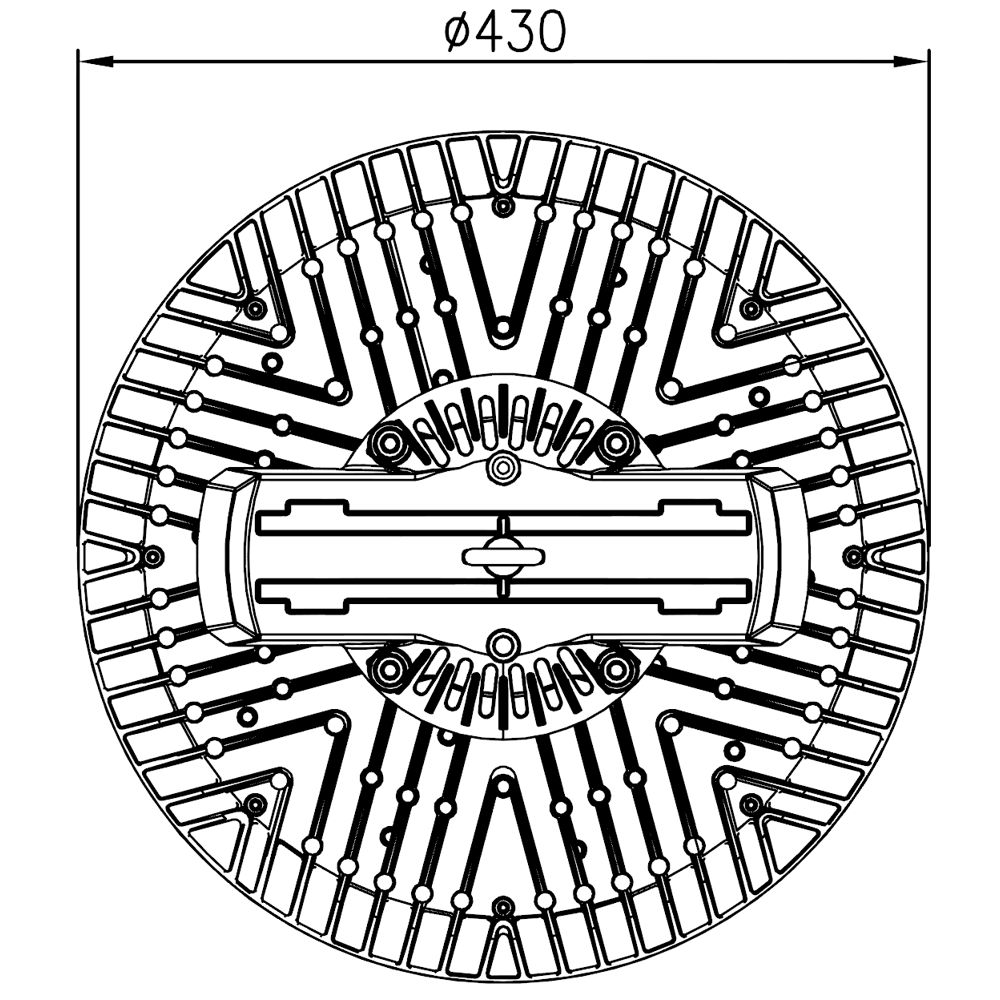

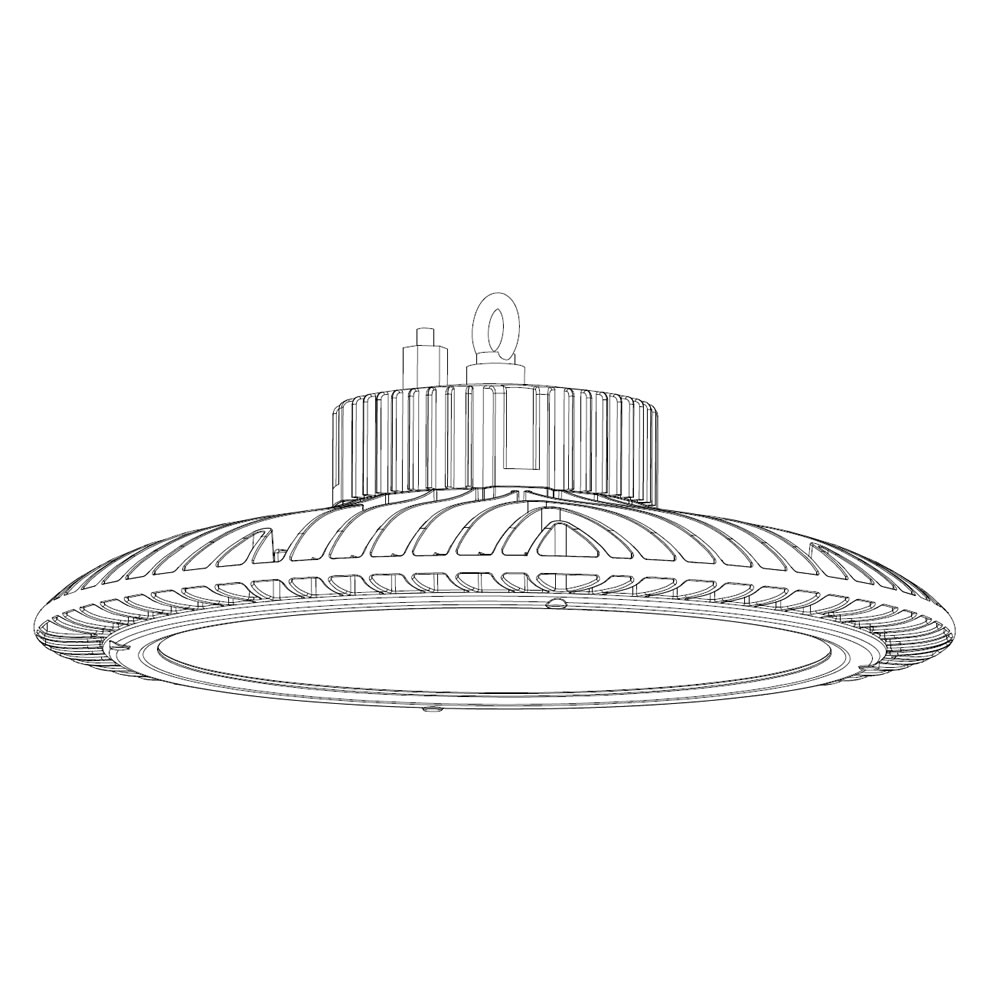

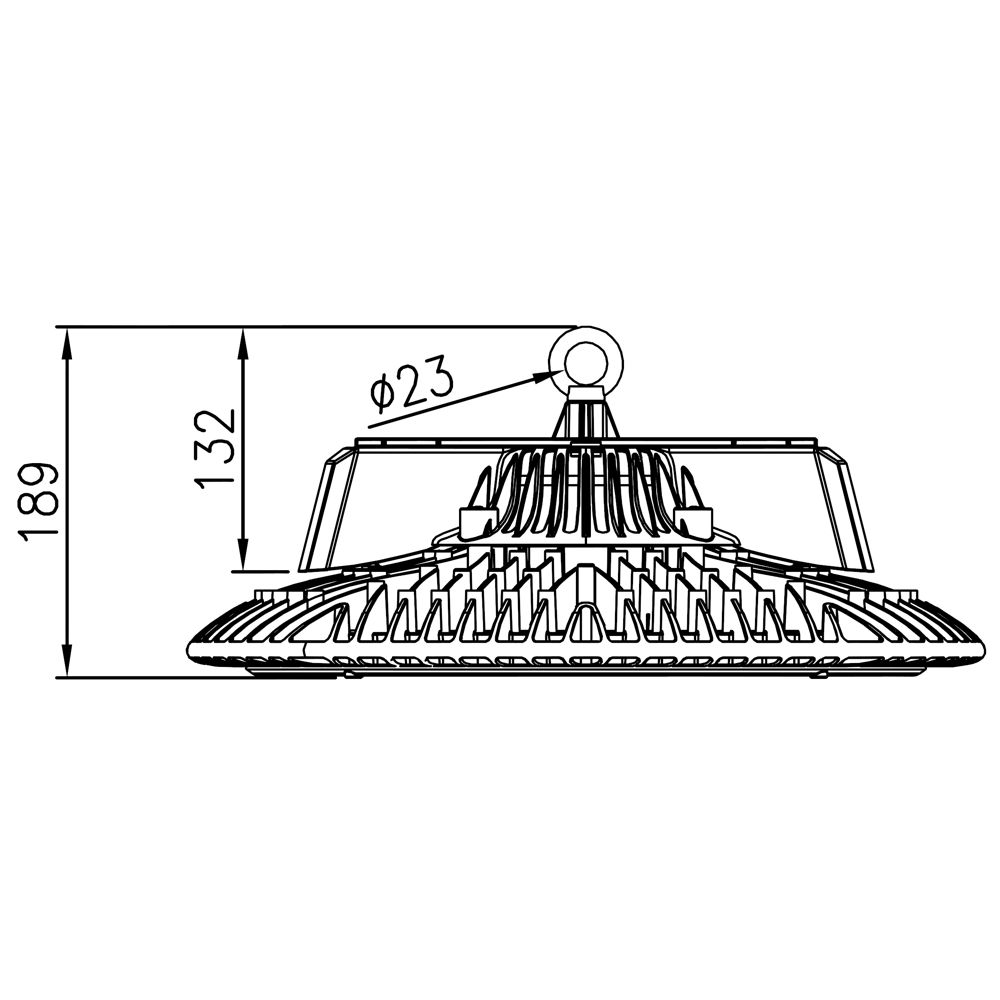

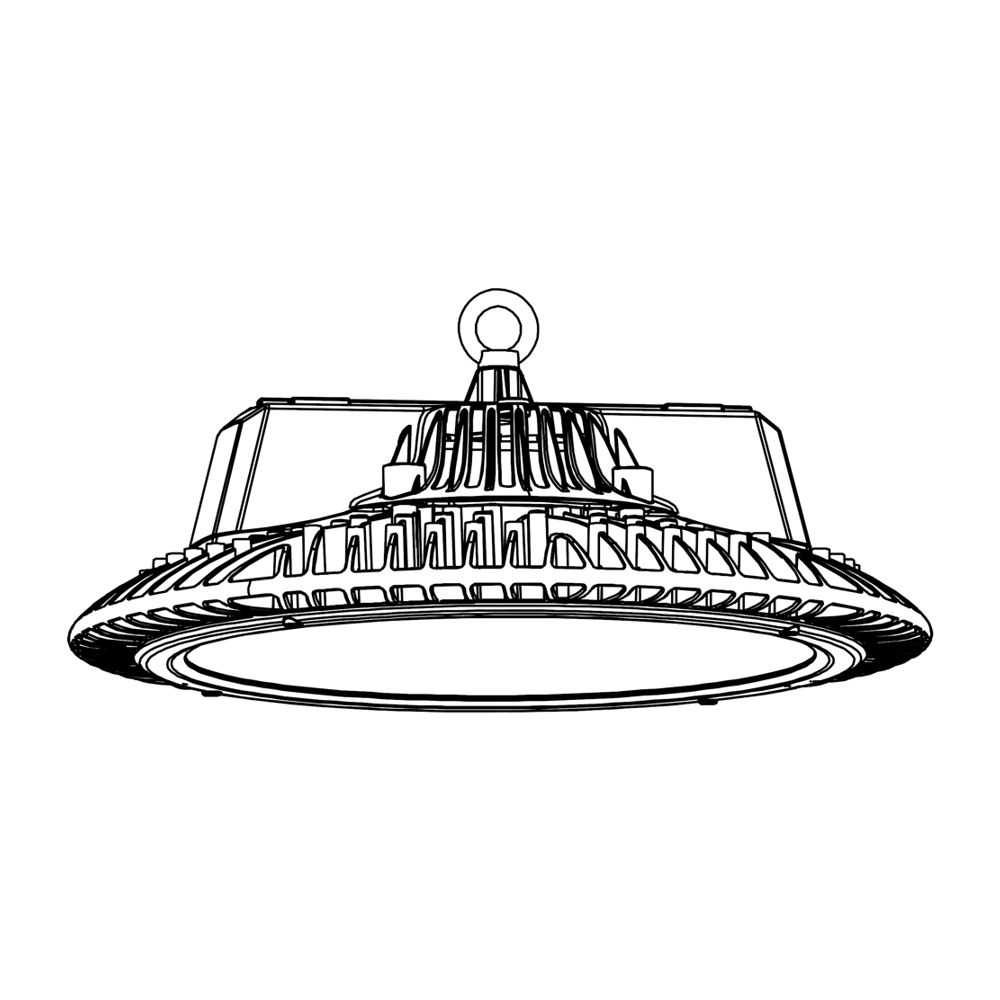

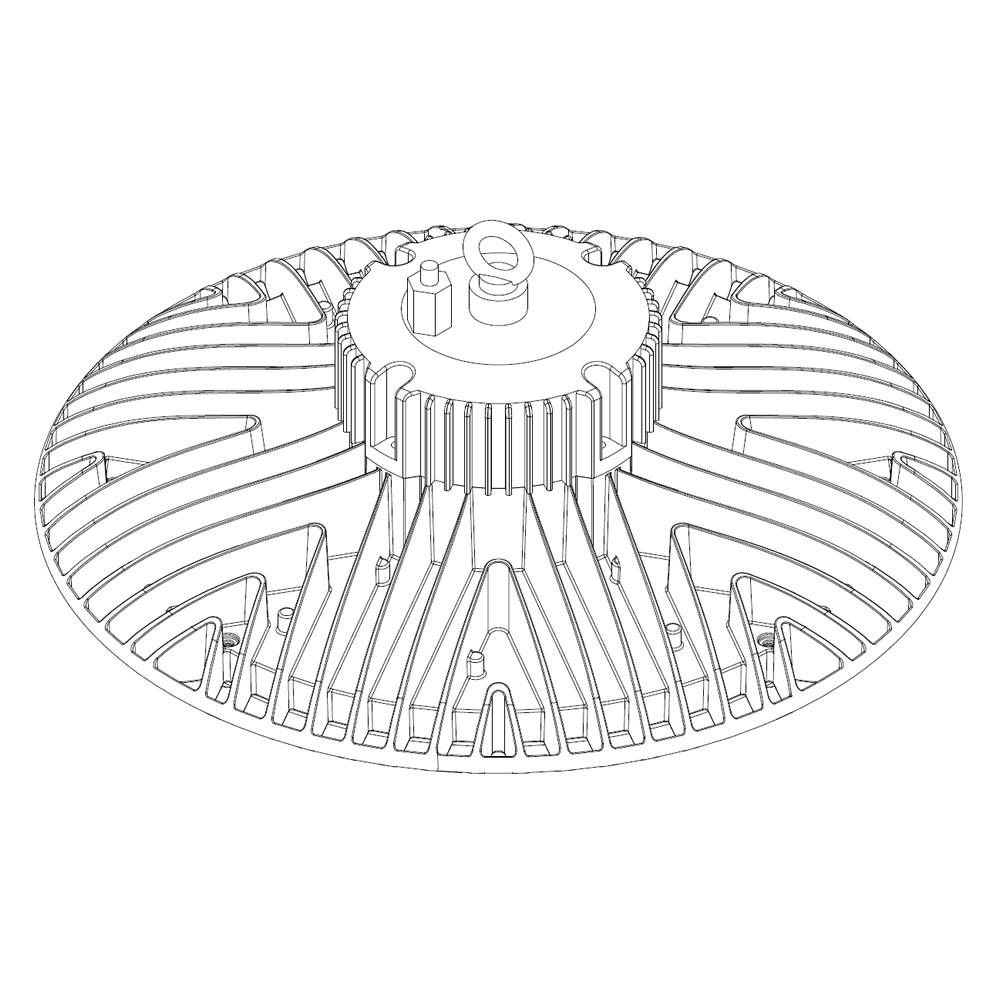

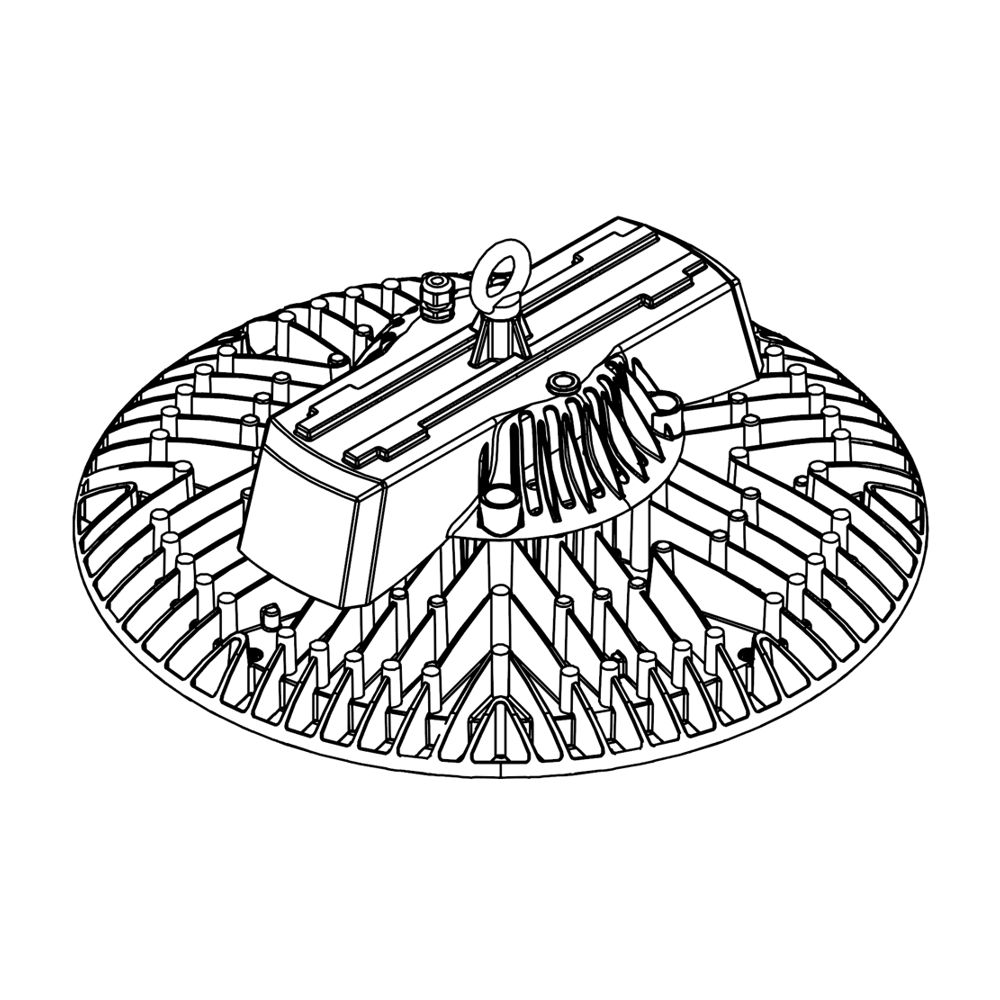

Plans

Photométrie

Fiche technique

Téléchargez le PDF de la fiche technique (<1 Mo) en cliquant ci-dessous:

Téléchargez la fiche technique Addis Lighting
Téléchargez le PDF de la page du catalogue général Addis Lighting correspondant à ce produit en cliquant ci dessous:

Téléchargez la page de catalogue Addis Lighting
