Opaline Caisson LED 60cm 20W IP66 IK10

La troisième génération d’une gamme de caissons LED conçus pour une pose et un raccordement rapide permettant de réaliser des économies à la pose et à l’usage.




Catégorie :

Description

Description

L'Opaline Caisson LED 60cm 20W IP66 IK10 est destiné à l’éclairage intérieur d’entrepôts industriels, zones de stockage, de zone de travail ou parkings. Conçus pour une pose rapide grâce à son mode de raccordement, il est pré-équipé d'un câblage traversant qui facilite et accélère le montage en ligne.

Points forts
  • Installation simple et rapide
  • Usage général et polyvalent
  • Câblage traversant sans ouverture
  • Haut rendement
  • Faible consommation
  • Très bonne résistance mécanique
  • Large gamme de puissance
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximum immédiate


Caractéristiques techniques

Caractéristiques générales
Format 650x97x82(350)
Structure PC
Couleur Gris
Optique PC
Finition Satiné Strié ou Transparent Strié
Clip de fermeture Inox 304
Fixation Clip de montage
Raccordement Raccord rapide
Température de fonctionnement  -25°C à +40°C
Température de stockage  -40°C à +50°C
Poids net 1.10kg
Poids brut 1.30kg
Conformité CE, RoHS, IP66, IK10
Classe Electrique CL1
IEE 0.11
Classe énergétique A++
Garantie 5 ans
P/U P
R/Rx R



Caractéristiques d’éclairement
Type de LED Format 2835
Nombre de Led 102
Puissance totale LED 18W
Courant 350mA
Plage de tension 48-54V
Angle de rayonnement 120°
Température de couleur °K 3000, 4000, 5000
Indice de rendu des couleurs >80
Step Macadam (SDCM) 3
Flux Luminaire Satiné >2200lm
Flux Luminaire Transparent >2440lm
Efficacité lumineuse led >133lm/W
Efficacité luminaire Satiné >116lm/w
Efficacité luminaire Transparent >127lm/W
Groupe de risque GR0
Scintillement – Flickering Low Flicker
L70B50 Ta25°C TM21-6x >54.000h
Caractéristiques électriques
Puissance max luminaire 19W
Gamme de tension 220-240VAC
Page de tension 198-264VAC
Fréquence de fonctionnement 50/60Hz
Facteur de puissance >0.90
Efficacité >84%
THD <15%
Driver Osram
Informations complémentaires
Options
Optique Transparente striée
Détecteur de mouvements
Gradation 0-10V, DALI
Raccordement presse étoupe

Code commande

Gamme Longueur Electronique Puissance Optique IRC Couleur Connection Gradation
XXX XX X XX X X XX X X
ABE= Caisson à led OPALINE 06= 650mm O= Osram 20= 20W F= Satinée striée 8= Ra>80 30= 3000°K R= Raccord rapide _= No Dim
C= Transparente Striée 40= 4000°K P= Presse étoupe 1= 1-10V
50= 5000°K D= Dali
S= Détecteur
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Exemples
ABE06O20F840R = Caisson à LED Opaline Longueur 650mm Driver Osram 20W Optique Satinée Striée Ra>80 4000°K avec raccord rapide
ABE06O20F850R = Caisson à LED Opaline Longueur 650mm Driver Osram 20W Optique Satinée Striée Ra>80 5000°K avec raccord rapide
ABE06O20C850R = Caisson à LED Opaline Longueur 650mm Driver Osram 20W Optique Transparente Striée Ra>80 5000°K avec raccord rapide

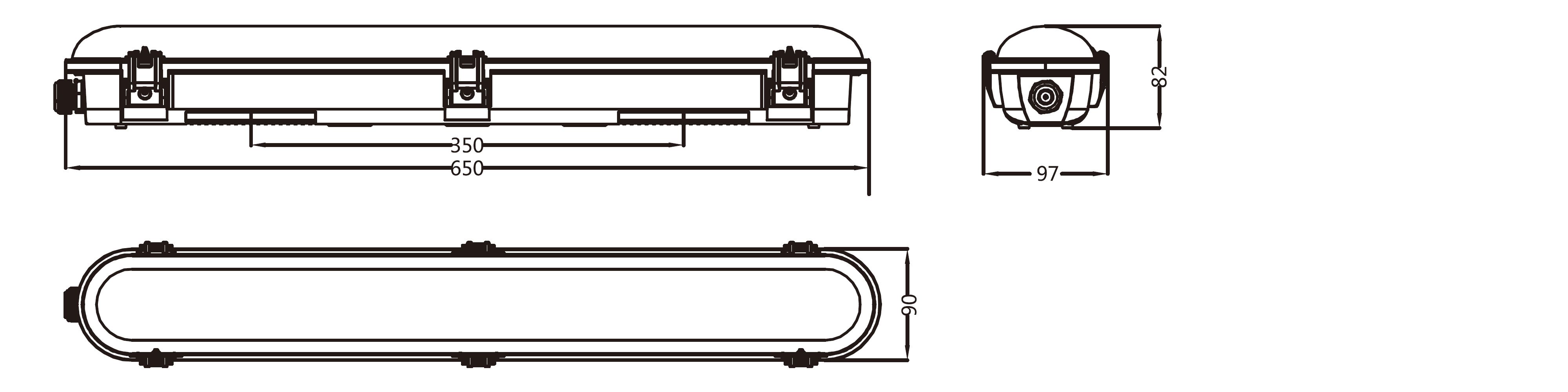

Plans

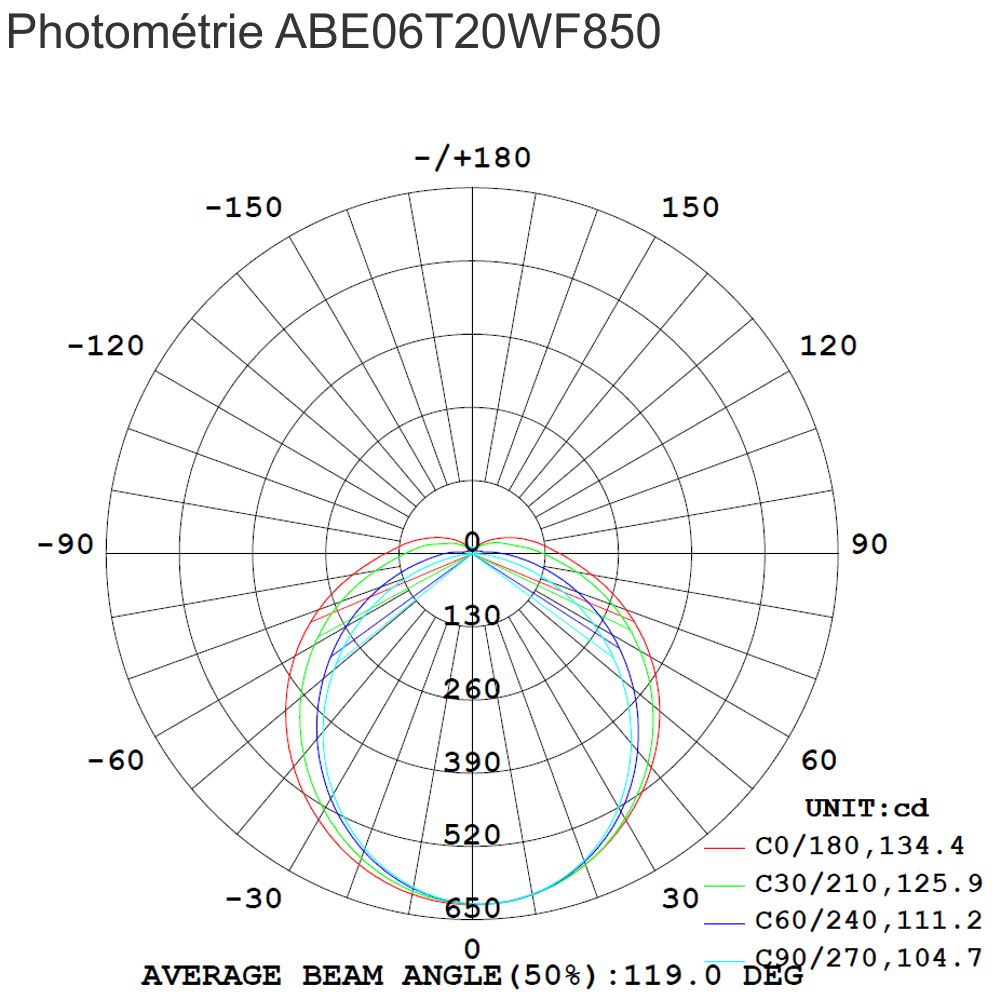

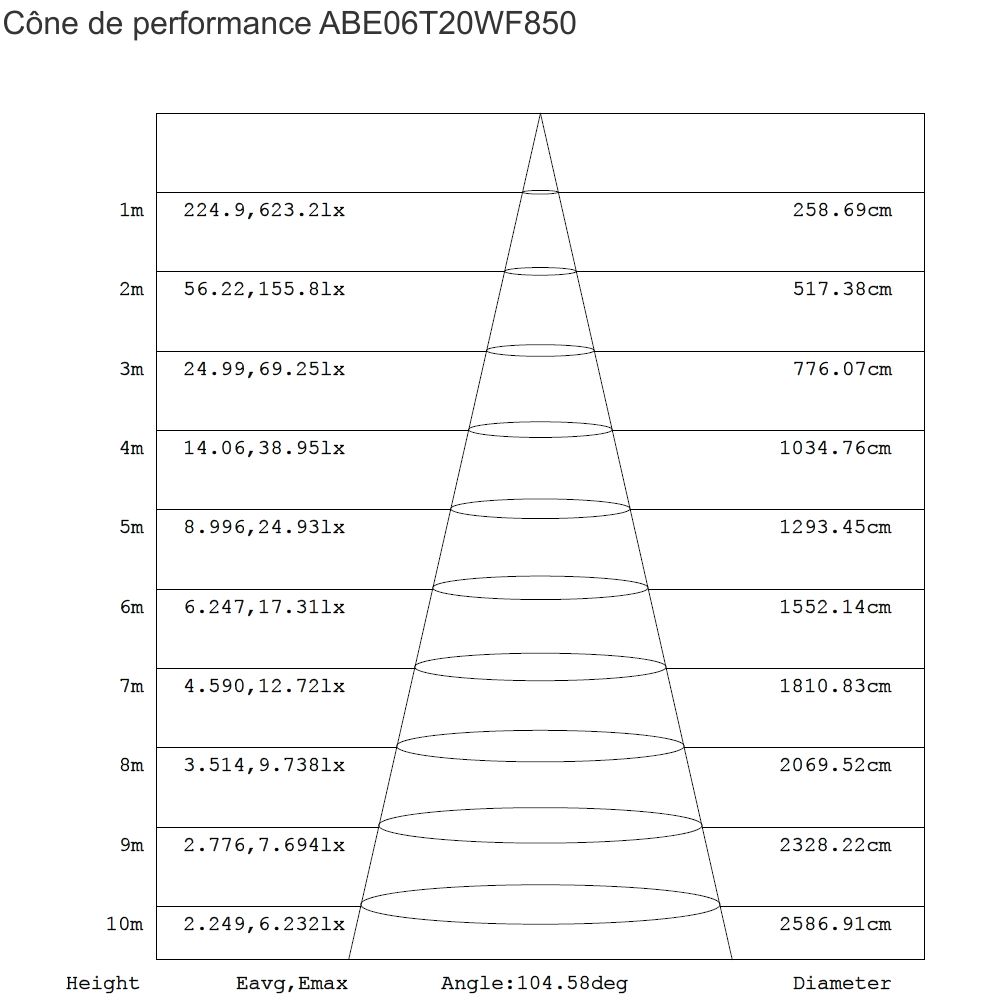

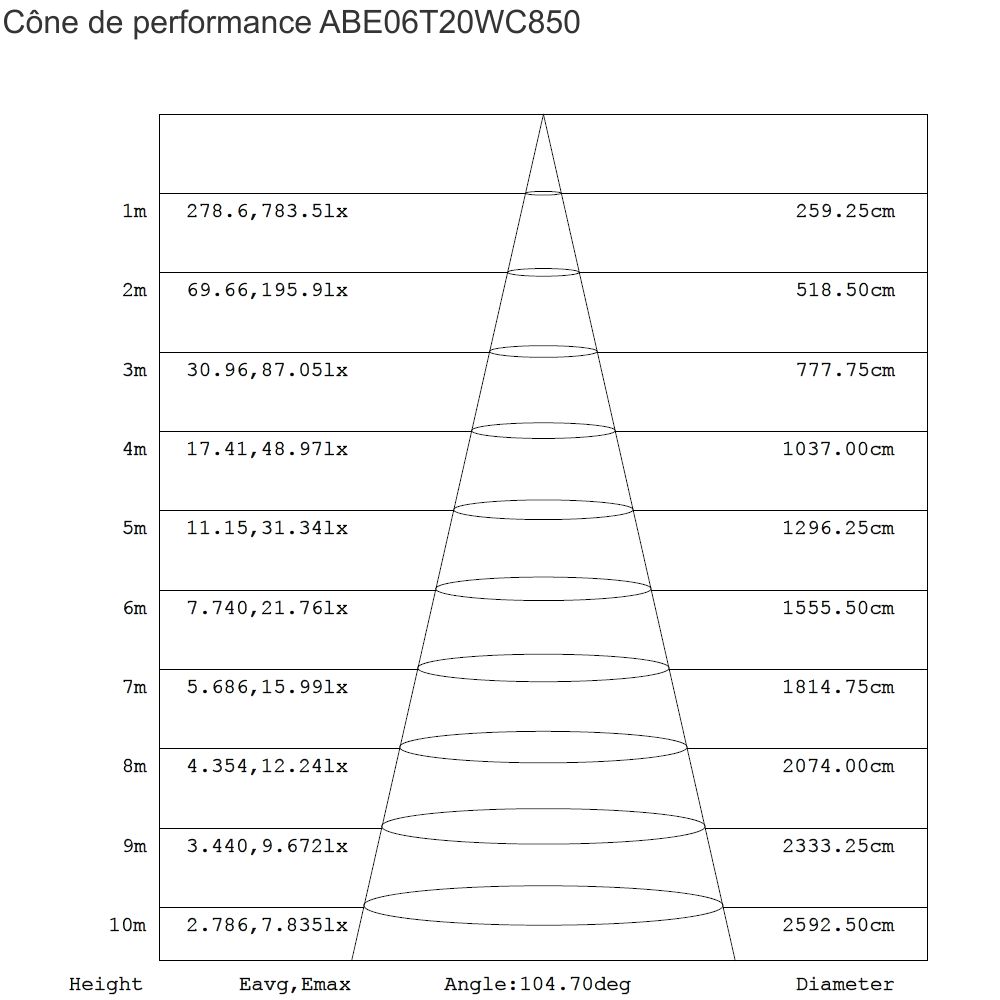

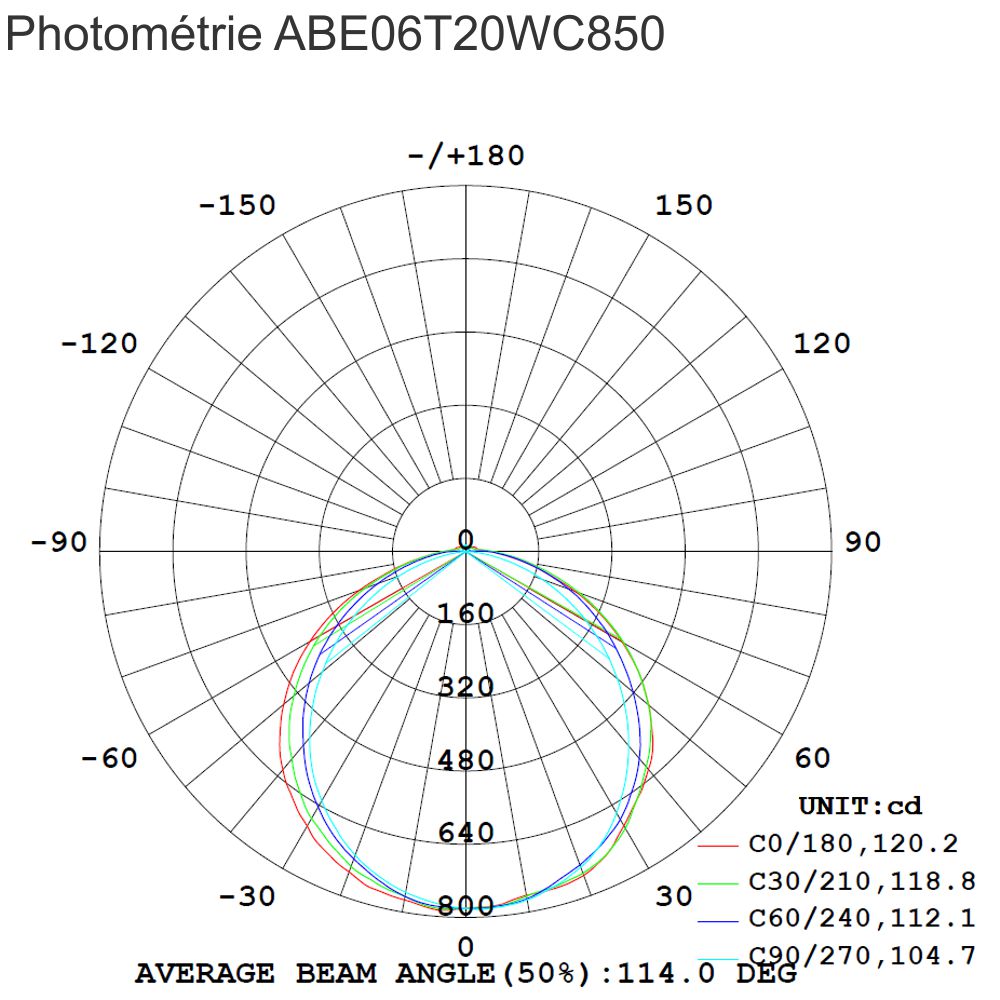

Photométrie

Fiche technique

Téléchargez le PDF de la fiche technique (<1 Mo) en cliquant ci-dessous:

Téléchargez la fiche technique Addis Lighting

Téléchargements

Pour pouvoir télécharger les fichiers IES, les manuels et certificats vous devez être connecté à votre compte Addis Lighting.



Décalration de Conformité CE OPALINE Caisson à Led ABExxxxxWx8xx 138.03 KB 1 téléchargement(s)Connectez-vous pour télécharger le fichier.

Fichier IES - OPALINE - Ed1 44.32 KB 1 téléchargement(s)Connectez-vous pour télécharger le fichier.

Photométrie OPALINE Caisson à Led ABExxxxxWx8xx 3.01 MB 2 téléchargement(s)Connectez-vous pour télécharger le fichier.
