Armature LED QUARTZ Compact Smart 120W

//Armature LED QUARTZ Compact Smart 120W

Armature LED QUARTZ Compact Smart 120W

La gamme d’armatures industrielles LED QUARTZ Compact Smart avec détection autonome en option est destinée aux entrepôts industriels, aux centres logistique, zones de stockage, zones de production.




Description

Description
Une gamme d'armatures industrielles LED adaptée à l'éclairage intelligent autonome pour de grandes surfaces telles que les hangars d'entretien ferroviaire, les zones de maintenance industrielle, les zones de production, les entrepôts, les centres logistique... La gamme QUARTZ Compact Smart est idéale dans le cadre d'un relamping / remplacement d'armatures à source traditionnelle. Les armatures industrielles led QUARTZ Compact Smart peuvent être combinées avec des systèmes de détection et de gestion automatique de l'éclairage et elle permettent d'accueillir en leur centre un système de détection de mouvement.
Points forts
  • Haut rendement
  • Faible consommation
  • Faible encombrement mécanique
  • Façade transparente ou satinée
  • Large gamme de puissance
  • Facile à suspendre grâce à un anneau de suspension
  • Arceau de montage en option
  • Gradable en option
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximale immédiate
  • LUMILEDS Luxeon 3030 2D
  • Alimentation MeanWell gamme ELG
  • Alimentation MeanWell gamme HBG, HLG ou HVG en option
  • Détecteur de mouvement en option
  • Caméra de vidéo surveillance en option (à venir)



Caractéristiques techniques

Caractéristiques générales
Format D326*205
Structure Fonte d’aluminium Face Polycarbonate
Finition Noir, blanc autre en option
Protection Peinture Polyester
Fixation Suspension (arceau en option)
Raccordement Filaire (30cm) 3pôles
Température de fonctionnement  -40°C à +50°C
Température de stockage  -40°C à +65°C
Poids net 4,7kg
Poids brut 5,5kg
Conformité CE, RoHS, IP65, IK10
Classe Electrique CL1
Garantie 5 ans
P/U P
R/Rx R
Caractéristiques d’éclairement
Type de LED LUMILEDS Luxeon 3030 2D
Nombre de LED 375
Puissance totale LED 120W
Courant 50-55mA
Plage de tension NC
Angle de rayonnement 100° (Transparente), 120°(Satiné)
Température de couleur °K 2700, 3000, 4000, 5000, 5700, 6500
Indice de rendu des couleurs >70, >80, >90
Step Macadam (SDCM) 5 (3 en option)
Flux Luminaire 16550lm à 5000°K
Efficacité lumineuse led >137lm/W
Efficacité lumineuse luminaire >127lm/W
Groupe de risque GR0
L70B50 Ta25°C TM21-6x >60.000h
L70B50 Ta25°C TM21-Calcul >300.000h (LM80 65mA) Luxeon 3030 2D
L80B20 Ta25°C TM21-Calcul >162.000h (LM80 65mA) Luxeon 3030 2D
L80B10 Ta25°C TM21-Calcul >152.000h (LM80 65mA) Luxeon 3030 2D
L90B10 Ta25°C TM21-Calcul >73.000h (LM80 65mA) Luxeon 3030 2D
Caractéristiques électriques
Puissance max luminaire 130W
Tension de fonctionnement 100~305VAC
Fréquence de fonctionnement 47-63Hz
Facteur de puissance >0,95
Efficacité >92%
Gradation (Option) Option 1-10V, PWM, Résistif, Dali
THD <20%
Driver MeanWell ELG
MTBF (MIL-HDBK-217F) 313.660 heures
Informations complémentaires
Option
MeanWell HBG 90-305VAC 47-63Hz Garantie 5 ans
MeanWell HVG 180-528VAC 47-63Hz Garantie 5 ans
MeanWell HLG 90-305VAC 47-63Hz Garantie 7 ans
Arceau Inox 316L et visserie A4-70
Peinture Renforcée
Façade verre trempé
Détecteur de mouvement et d’intensité lumineuse
Caméra de vidéo surveillance (à venir)

Code commande

Gamme Puissance Couleur Led Optique IRC Couleur Driver Gradation
XXX XXXW X XXX X X XX X X
AHS= Armature à Led Quartz Compact  120= 120W B= Noir L30= LUMILEDS Luxeon 3030 2D F= Satiné 7= >70 27= 2700°K E= ELG _= No Dim
W= Blanc C= Transparent 8= >80 30= 3000°K H= HVG 1= 1-10V/PWM/Res
9= >90 40= 4000°K _= HBG D=Dali
50= 5000°K L= HLG
57= 5700°K
65= 6500°K
Exemples
AHS120WBL30C840E = Armature à LED QUARTZ Compact Smart 120W Noir avec LED LUMILEDS Luxeon 3030 Transparente 100° IRC>80 4000°K Driver MW ELG
AHS120WWL30C850V = Armature à LED QUARTZ Compact Smart 120W Blanche avec LED LUMILEDS Luxeon 3030 Transparente 100° IRC>80 5000°K Driver MW HVG
AHS120WBL30F840ED = Armature à LED QUARTZ Compact Smart 120W Noir avec LED LUMILEDS Luxeon 3030 Satiné 120° IRC>80 4000°K Driver MW ELG DALI
AHS120WBL30C850E1M = Armature à LED QUARTZ Compact Smart 120W Noir avec LED LUMILEDS Luxeon 3030 Satiné 120° IRC>80 4000°K Driver MW ELG 1-10V
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.

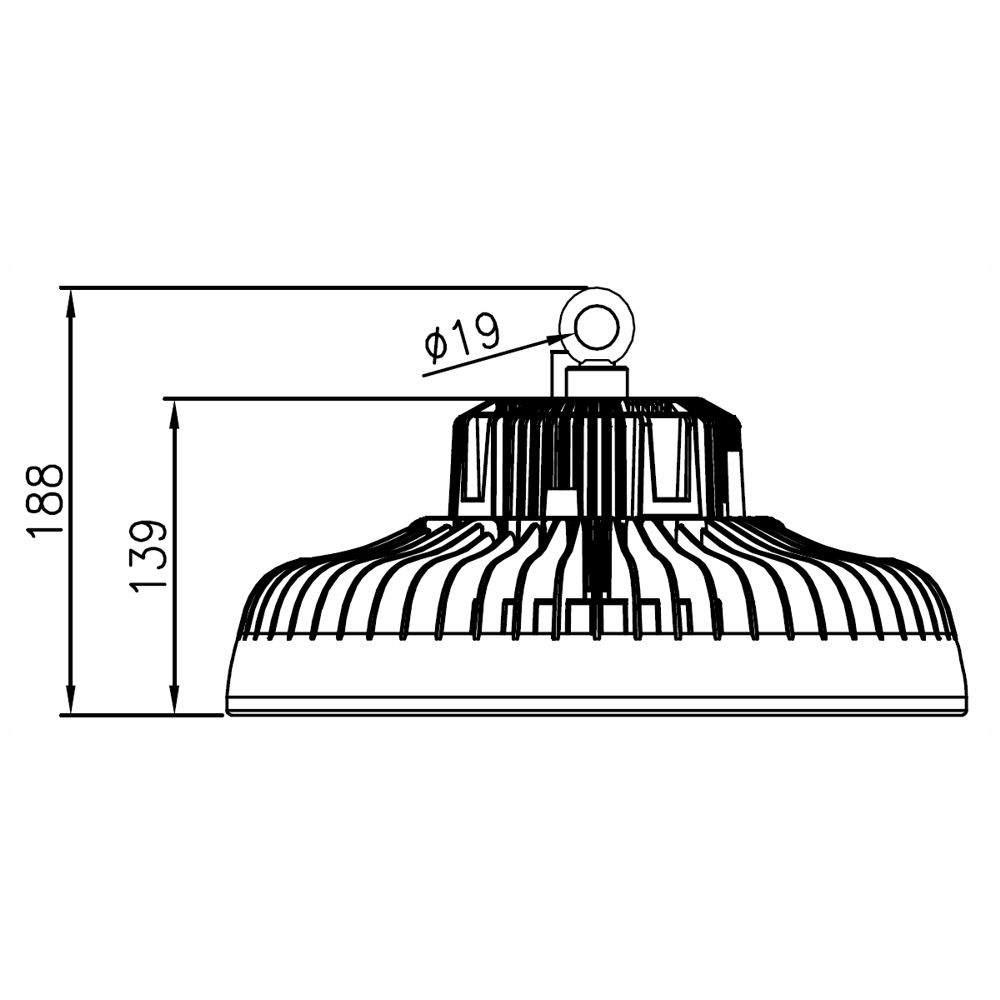

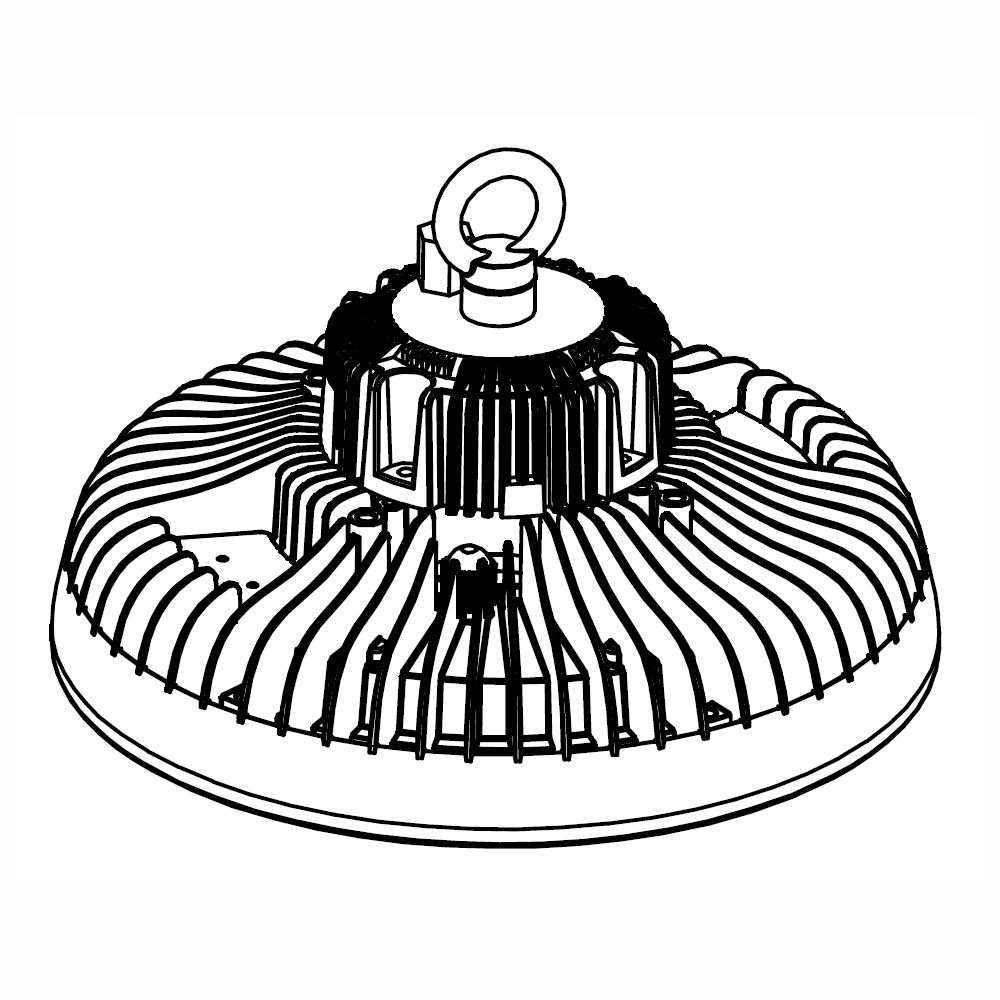

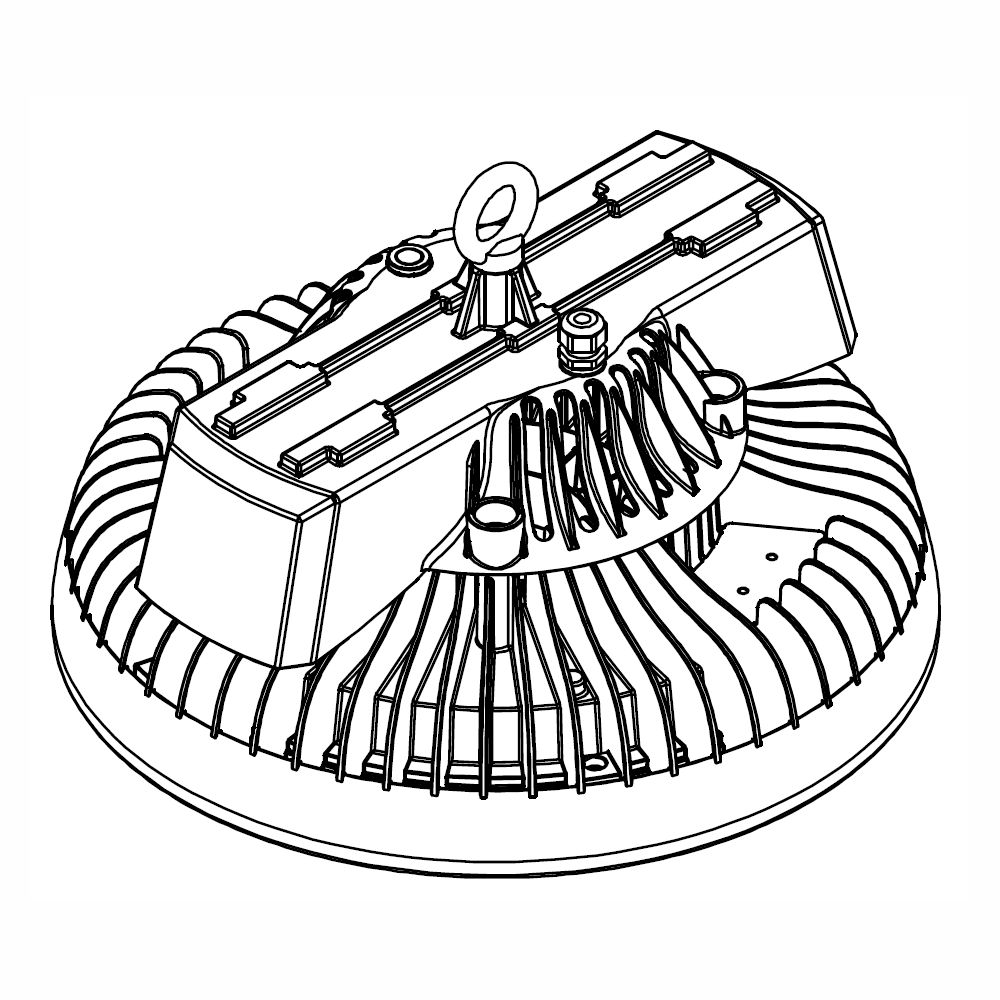

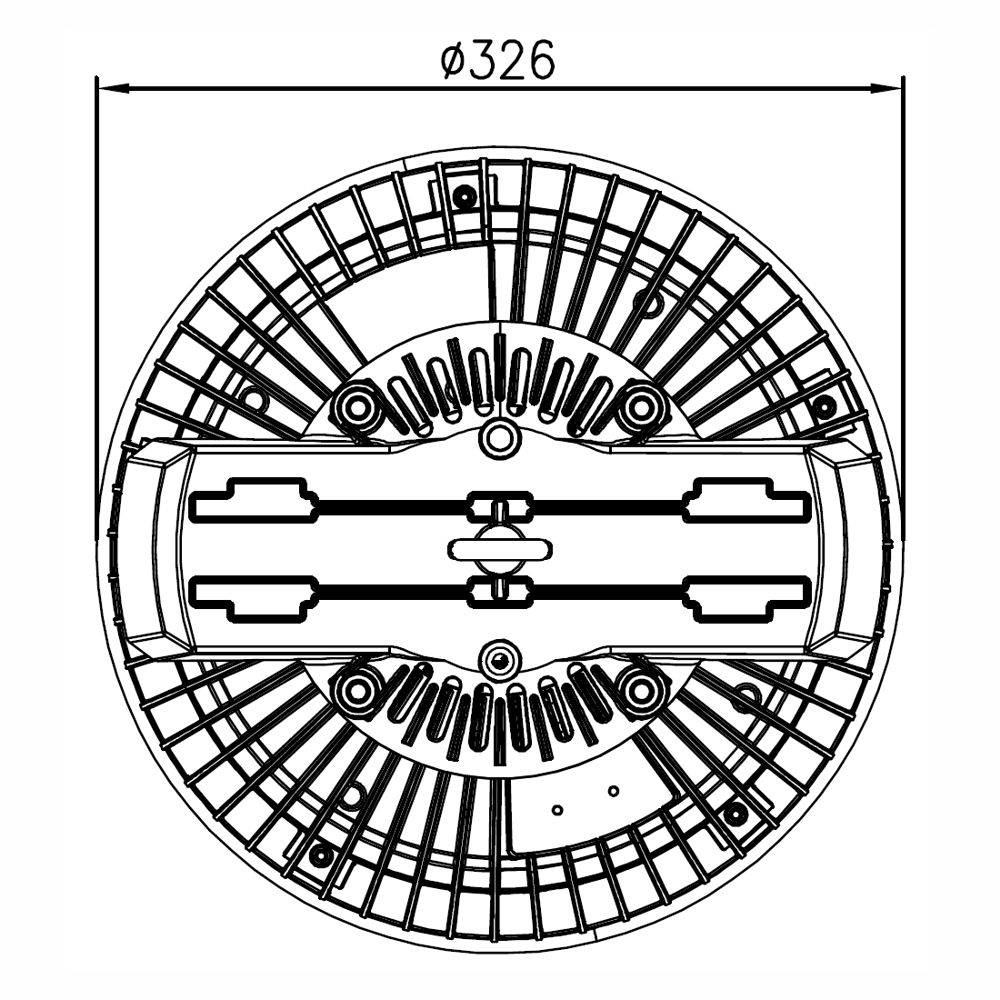

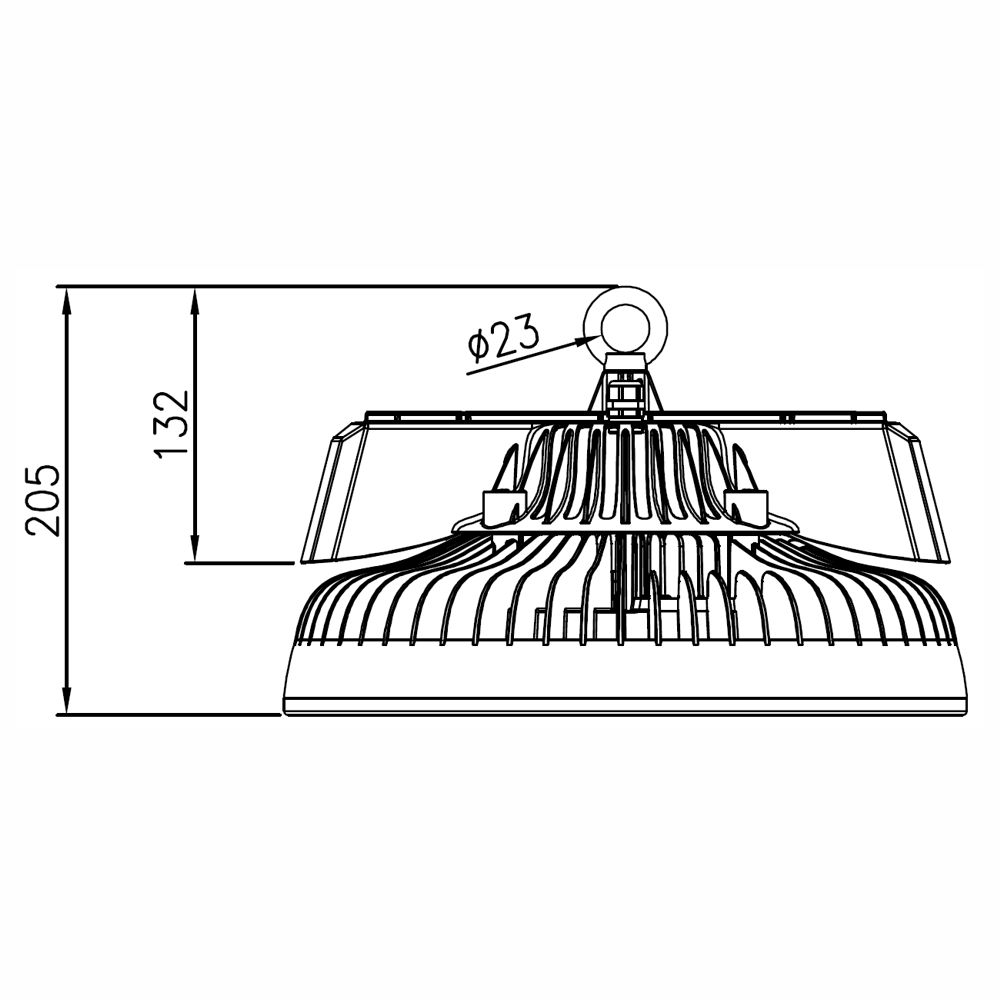

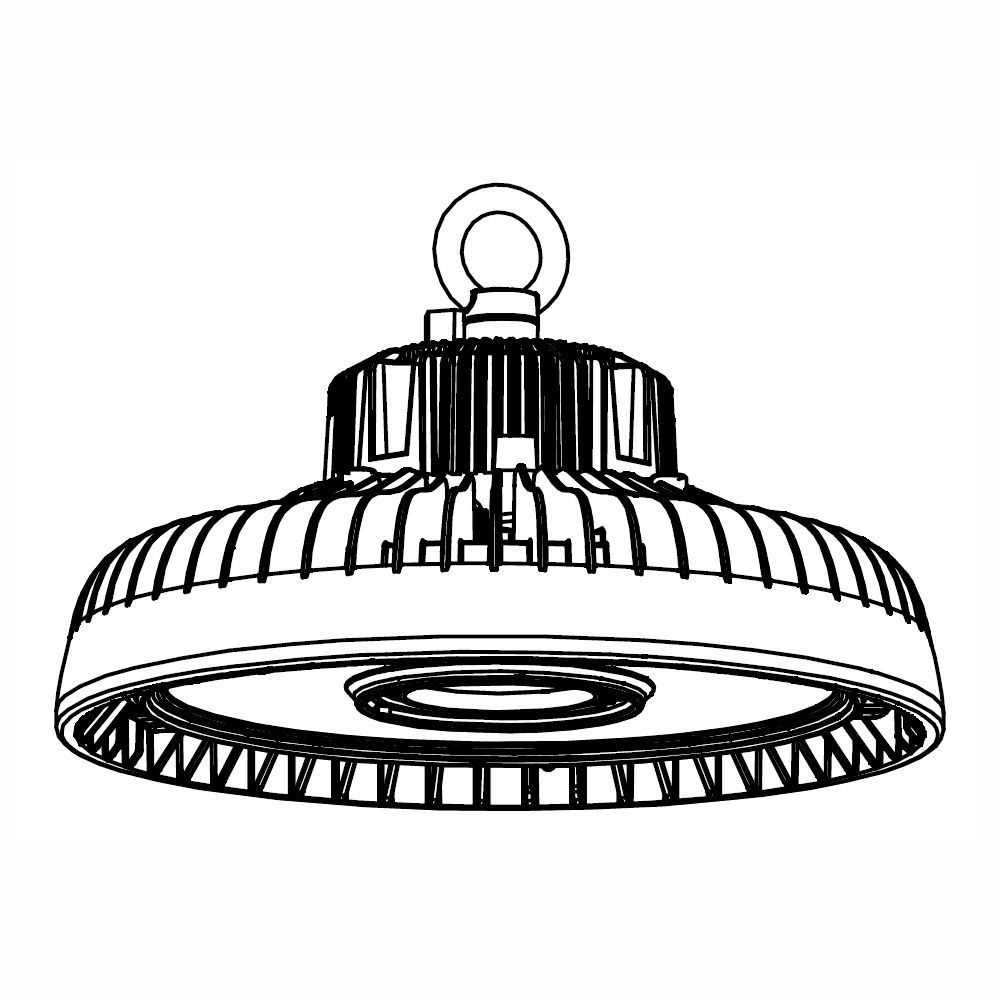

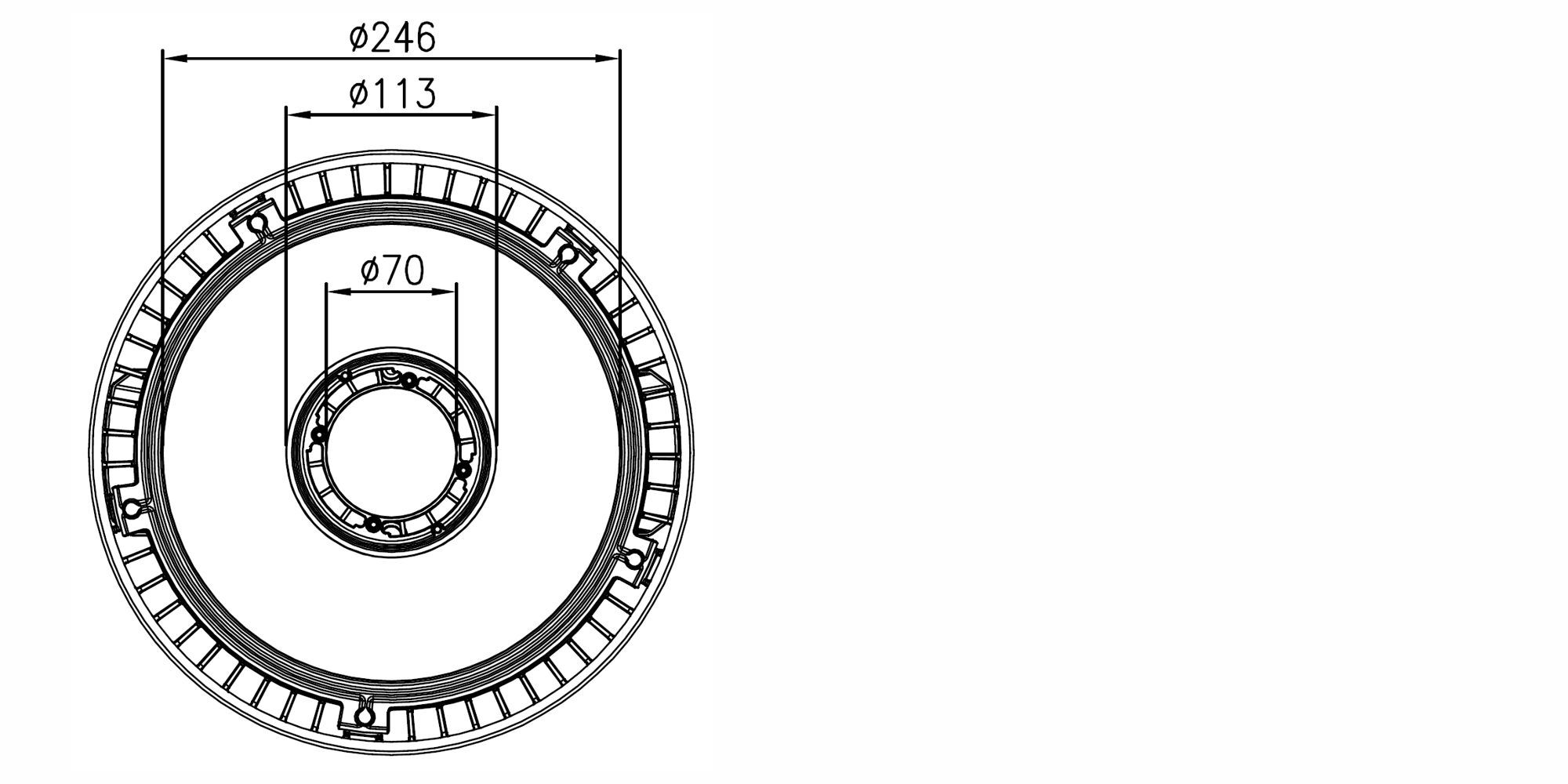

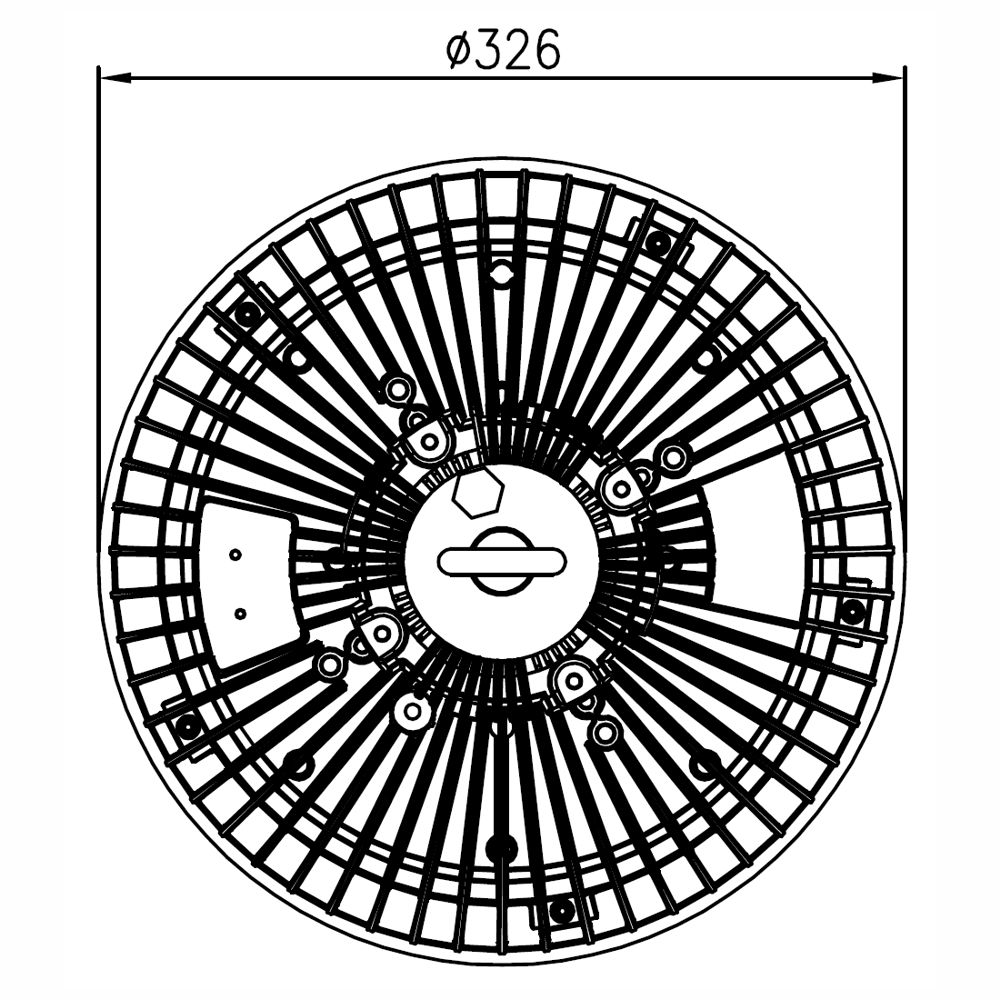

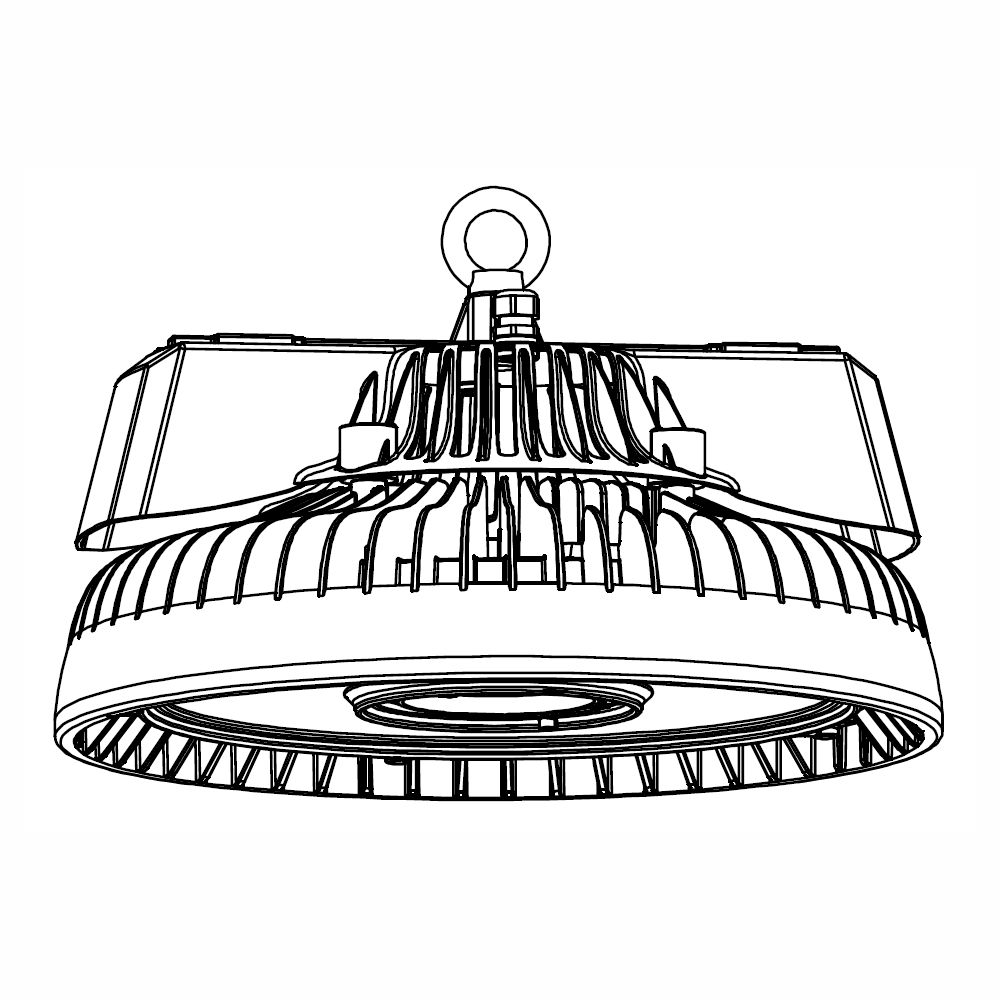

Plans

Photométrie

Fiche technique

Téléchargez le PDF de la fiche technique (<1 Mo) en cliquant ci-dessous:

Téléchargez la fiche technique Addis Lighting
Téléchargez le PDF de la page du catalogue général Addis Lighting correspondant à ce produit en cliquant ci dessous:

Téléchargez la page de catalogue Addis Lighting

Téléchargements

Pour pouvoir télécharger les fichiers IES, les manuels et certificats vous devez être connecté à votre compte Addis Lighting.



Fichier IES - Quartz Compact Smart - Ed1 38.34 KB 5 téléchargement(s)Connectez-vous pour télécharger le fichier.
